Čemu služi dijelna glava na glodalici?
Dijelna glava služi za precizno zakretanje obratka pod određenim kutom ili dijeljenje punog kruga na jednak broj položaja. Najčešće se koristi pri izradi zupčanika, utora, poligona, rupa raspoređenih po kružnici, nazubljenja i drugih ponavljajućih strojnih operacija. U odnosu na ručno označavanje, omogućuje znatno bolju ponovljivost i preciznost.
Kako odabrati odgovarajuću veličinu dijelne glave?

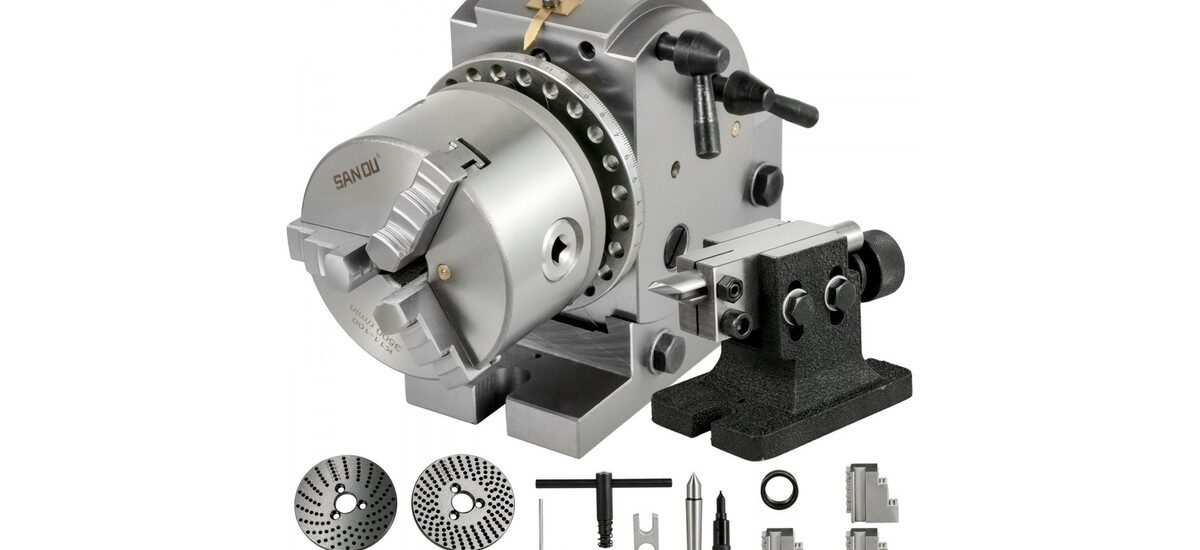

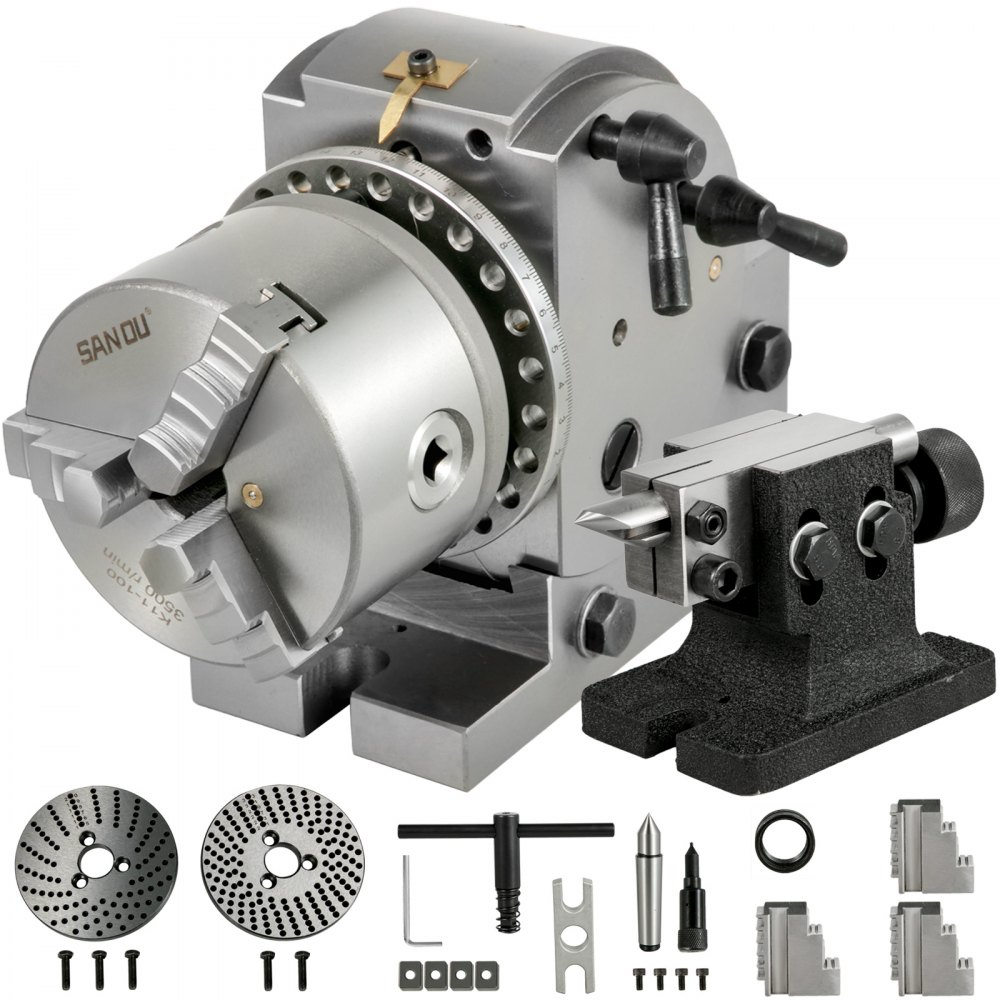

Veličinu birajte prema radnom prostoru glodalice, dimenzijama obratka i promjeru stezne glave. Veća dijelna glava obično pruža veću stabilnost za masivnije komade, ali zauzima više prostora i može biti preteška za manji stol glodalice. Model poput VEVOR dijelne glave 100 mm s 3-čeljusnom steznom glavom praktičan je izbor za radionice koje rade s manjim i srednje velikim obratcima.
Što znači prijenosni omjer 1:40?
Prijenos 1:40 znači da je za jedan puni okret obratka potrebno okrenuti ručicu 40 puta. Takav prijenos omogućuje fino i kontrolirano zakretanje, što je važno kod izrade većeg broja jednakih podjela. Za jednostavno dijeljenje koristi se izračun broja okretaja ručice, a za složenije podjele kombiniraju se odgovarajuće rupe na indeksnim pločama.
Za što služe indeksne ploče?
Indeksne ploče imaju nizove rupa raspoređenih u različitim krugovima. One omogućuju podjelu obratka na velik broj jednakih dijelova koji se ne mogu uvijek dobiti samo cijelim brojem okretaja ručice. Prije rada provjerite koje krugove rupa ploče nude i odgovaraju li željenom broju zuba, utora ili položaja na obratku.
Može li se dijelna glava koristiti za izradu zupčanika?
Da, dijelna glava jedan je od osnovnih pribora za izradu zupčanika na glodalici. Obradak se nakon svakog prolaza glodala zakrene za točno izračunat položaj kako bi svaki zub bio jednakog razmaka. Za kvalitetan rezultat uz dijelnu glavu trebaju odgovarajuće glodalo za zupčanike, pravilno podešena visina obratka i stabilno stezanje.
Koja je prednost 3-čeljusne stezne glave?
Samocentrirajuća 3-čeljusna stezna glava brzo i praktično centrira okrugle te šesterokutne obratke. Dobra je za većinu općih radova jer skraćuje pripremu i osigurava ravnomjerno stezanje. Za potpuno nepravilne, četvrtaste ili ekscentrično postavljene komade prikladnija može biti 4-čeljusna neovisna stezna glava ili stezanje između šiljaka.
Kada je potreban konjić uz dijelnu glavu?
Konjić je preporučljiv kod duljih, težih ili tanjih obradaka jer podupire slobodni kraj materijala i smanjuje vibracije tijekom obrade. Time se poboljšava točnost i kvaliteta površine te smanjuje rizik od savijanja obratka. Konjić mora biti pravilno poravnat s osi dijelne glave, a šiljak treba lagano poduprijeti obradak bez prekomjernog pritiska.
Kako održavati dijelnu glavu i steznu glavu?
Nakon rada uklonite strugotinu, prašinu i ostatke rashladnog sredstva, posebno s indeksnih ploča, konusa i vodilica. Pokretne dijelove povremeno podmažite prema uputama proizvođača, a stezne čeljusti čistite prije postavljanja novog obratka. Dijelnu glavu čuvajte na suhom mjestu, zaštićenu od korozije, te prije preciznih radova provjerite zazor, poravnanje i čvrstoću pričvršćivanja na stol glodalice.
Na što treba paziti radi sigurnog rada?
Prije pokretanja glodalice provjerite jesu li obradak, stezna glava, dijelna glava i konjić čvrsto pričvršćeni. Uvijek izvadite ključ stezne glave prije rada, ne dirajte obradak dok se alat okreće i koristite zaštitne naočale. Odaberite umjerenu brzinu rezanja za promjer i materijal obratka, osobito kod neuravnoteženih komada, kako biste smanjili vibracije i opasnost od otpuštanja stezanja.
