Dijelna glava, često nazvana i četvrta os, proširuje mogućnosti CNC stroja kada obradak nije dovoljno obrađivati samo s gornje strane. Zakretanjem komada oko vlastite osi moguće je izvoditi ponovljive radnje pod različitim kutovima, gravirati oble površine ili obrađivati elemente raspoređene oko cilindra. Prije kupnje važno je ne gledati samo promjer stezne glave i cijenu, nego uskladiti dodatak sa strojem, upravljačkom elektronikom i vrstom poslova koje planirate raditi.
Čemu služi četvrta os i kada se isplati?
Standardni CNC stol pomiče alat ili obradak po linearnim osima. Dodavanjem rotacijske osi obradak se može kontrolirano zakretati, što smanjuje potrebu za višestrukim ručnim stezanjem i ponovnim namještanjem. To može donijeti bolju ponovljivost, kraće vrijeme rada i preciznije pozicioniranje kod serijskih ili zahtjevnijih projekata.
Dijelna glava je korisna za izradu i graviranje cilindričnih dijelova, raspoređivanje rupa ili utora po opsegu te obradu višestranih komada. Međutim, nije svaka radionica odmah treba. Ako najčešće režete pločasti materijal ili izrađujete jednostavne dijelove u jednoj ravnini, kvalitetan pribor za stezanje na postojećem stolu može biti važnija investicija. Četvrta os ima najviše smisla kad se poslovi s ponavljajućim zakretanjem redovito pojavljuju.
Stezna glava, kapacitet i stabilno učvršćivanje obratka
Promjer stezne glave važan je pokazatelj, ali sam po sebi ne govori sve o prikladnosti. Veća glava može bolje prihvatiti određene komade, no zauzima više radnog prostora i može povećati zahtjeve za nosivost stola. Provjerite stvarne dimenzije obratka, raspoloživi hod stroja, visinu alata te ima li dovoljno prostora između četvrte osi i portala CNC stroja.
- Odaberite način stezanja koji odgovara obliku materijala: okrugli komadi, šesterokutni profil i nepravilni oblici nemaju iste zahtjeve.
- Obratite pozornost na konjić ako obrađujete duže dijelove. Dodatni oslonac može smanjiti vibracije i savijanje.
- Prije obrade provjerite da je komad čisto i ravno stegnut te da nema zazora koji bi utjecao na rezultat.
- Za teže ili neuravnotežene obratke smanjite brzine i planirajte obradu postupno.

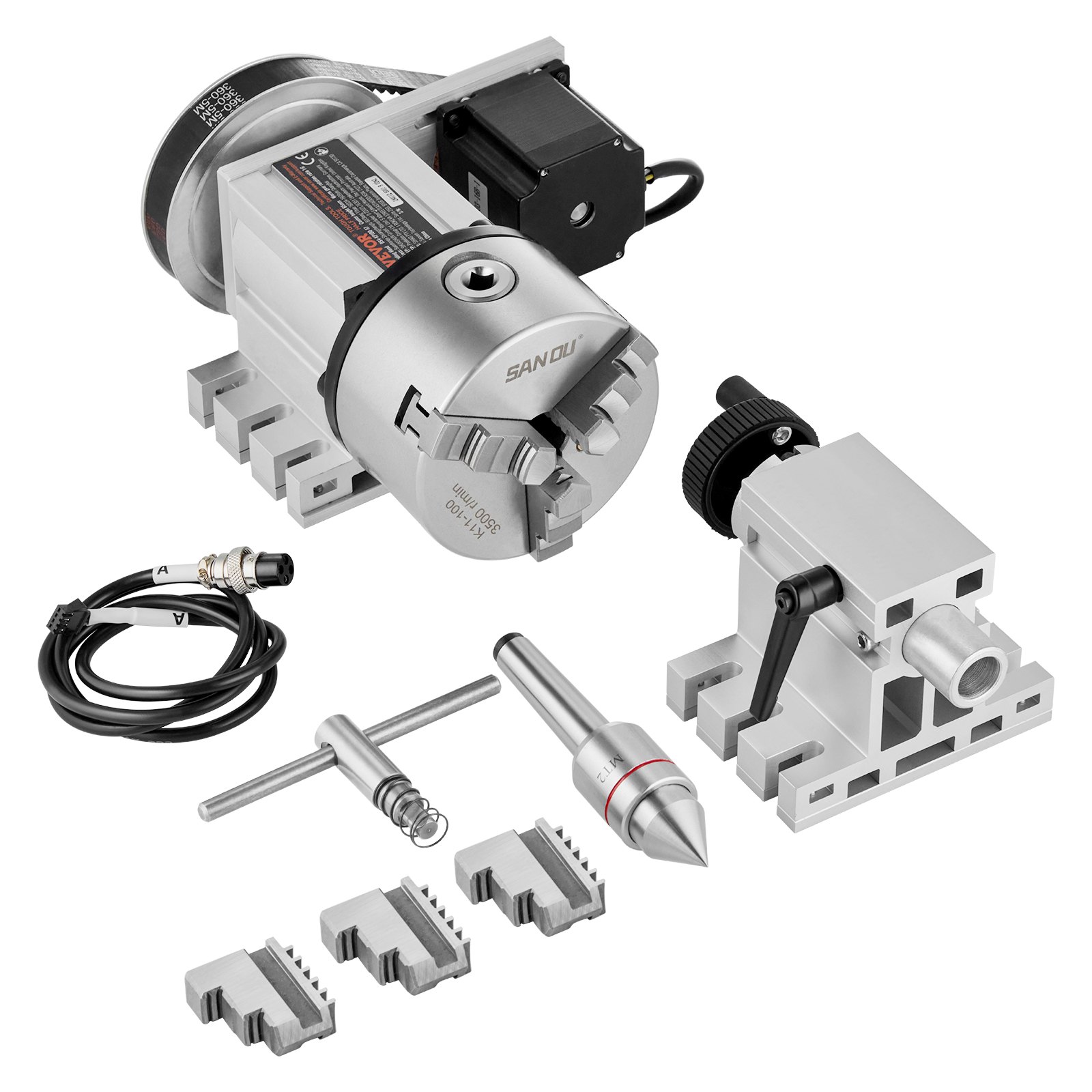

Model VEVOR BS4-KP100-57 CNC dijelna glava s K11 steznom glavom 100 mm može biti praktičan izbor za korisnike koji traže rotacijsku os sa steznom glavom od 100 mm i MT2 konjićem. Takva konfiguracija osobito je zanimljiva za projekte gdje obradak treba imati oslonac na oba kraja.
Prijenosni omjer i motor: kako utječu na kontrolu zakretanja?
Kod četvrte osi rotacija motora često se prenosi preko prijenosnog mehanizma. Prijenosni omjer utječe na odnos između okretaja motora i okretanja obratka, a time i na finoću pozicioniranja te raspoloživi moment. Viši prijenos može omogućiti kontroliranije zakretanje i pomoći pri opterećenju, ali ujedno znači da se obradak za puni krug okreće sporije.
Važno je da upravljački sustav CNC stroja podržava dodatnu rotacijsku os i da se pravilno konfiguriraju parametri poput koraka po stupnju ili okretaju. Koračni motor, poput NEMA23 izvedbe, čest je u manjim i srednjim CNC sustavima, no kompatibilnost se ne smije pretpostaviti samo prema nazivu motora. Provjerite napon, tip drivera, priključke, mogućnosti kontrolera i softvera koji koristite. Ako niste sigurni, prije spajanja usporedite tehničku dokumentaciju stroja i dodatne osi ili se obratite stručnom servisu.
Usporedba cijene i kvalitete: što je stvarno vrijedno platiti?
Povoljnija dijelna glava može biti dobro rješenje za hobi radionice, graviranje i povremenu preciznu obradu, pod uvjetom da je pravilno montirana i podešena. S druge strane, profesionalna i kontinuirana proizvodnja često zahtijeva veću krutost, napredniju integraciju s upravljanjem te dodatnu provjeru geometrije i ponovljivosti.
Pri usporedbi modela gledajte cjelinu: kvalitetu stezanja, stabilnost konstrukcije, izvedbu prijenosa, prisutnost konjića, kompatibilnost elektronike i dostupnost prostora za montažu. Ne zaboravite uračunati i vrijeme potrebno za postavljanje, kalibraciju te izradu odgovarajućeg CAM programa. Najbolja kupnja nije nužno najskuplji model, već ona dijelna glava koja odgovara vašim obratcima, opterećenju i stvarnim mogućnostima CNC stroja.
Česta pitanja prije narudžbe
Može li se dijelna glava koristiti na svakom CNC stroju? Ne automatski. Stroj mora imati podršku za dodatnu os, odgovarajući kontroler, driver i dovoljno radnog prostora za montažu.
Je li četvrta os namijenjena samo metalima? Ne. Primjena ovisi o stroju, alatu, stezanju i parametrima obrade. Može se koristiti i za druge materijale koje vaš CNC može sigurno obrađivati.
Treba li mi konjić? Kod kraćih i čvrstih komada možda nije nužan, ali kod duljih obradaka konjić može znatno poboljšati stabilnost tijekom rada.
