Frekvencijski pretvarač, često nazvan i inverter ili VFD, uređaj je koji omogućuje prilagodbu brzine vrtnje elektromotora promjenom izlazne frekvencije. Koristan je u radionicama, na strojevima s promjenjivim opterećenjem, ventilatorima, pumpama, brusilicama i CNC opremi. No dobar odabir nije samo pitanje snage: potrebno je provjeriti vrstu motora, napajanje, način upravljanja i uvjete u kojima će uređaj raditi. U nastavku donosimo praktičan vodič za sigurniji odabir frekvencijskog pretvarača.
Provjerite motor i dostupno napajanje
Prvi korak je čitanje natpisne pločice motora. Na njoj se obično nalaze ključni podaci: nazivna snaga u kW, nazivni napon, struja, frekvencija i broj okretaja. Pretvarač se mora uskladiti s motorom, a osobito je važno razlikovati jednofazni ulaz iz standardne mreže i trofazni izlaz prema motoru.
Mnogi manji pogoni u radionicama koriste trofazne motore, dok na lokaciji nije nužno dostupna trofazna mreža. U tom slučaju treba tražiti model koji je predviđen za odgovarajuće ulazno napajanje i trofazni izlaz. Također provjerite može li motor raditi u spoju i naponu potrebnom za odabranu konfiguraciju. Ako postoji dvojba oko priključivanja, najbolje je konzultirati kvalificiranog električara.
- Snaga pretvarača treba odgovarati snazi motora ili biti prikladno odabrana prema opterećenju.
- Usporedite nazivnu struju motora s dopuštenom izlaznom strujom pretvarača.
- Provjerite ulazni napon na lokaciji i napon koji zahtijeva motor.
- Za zahtjevna pokretanja i promjenjiva opterećenja ne birajte uređaj samo prema kW oznaci.
Kolika je snaga potrebna za vašu primjenu?
Oznaka snage važna je polazna točka, ali stvarno opterećenje određuje konačni izbor. Ventilatori i centrifugalne pumpe u pravilu imaju lakše pokretanje, dok strojevi s remenskim prijenosom, kompresori, miješalice, brusilice ili alatni strojevi mogu zahtijevati veći moment pri nižim brzinama. Česta pokretanja, nagla ubrzanja i rad pod punim opterećenjem dodatno opterećuju pogon.

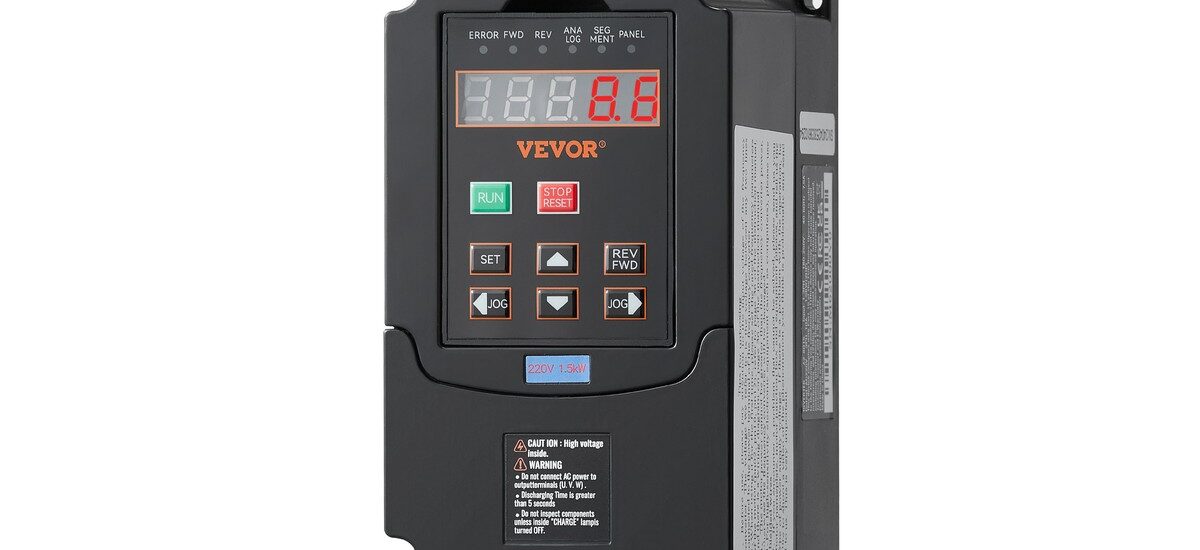

Za motor nazivno deklariran na 1,5 kW, primjerice, smislen je pretvarač iste kategorije snage ako su električni parametri kompatibilni i opterećenje nije neuobičajeno zahtjevno. VEVOR frekvencijski pretvarač 1,5 kW A2-8015 može biti dobar izbor za regulaciju brzine kompatibilnih trofaznih motora na 220 V u radionici ili uz CNC stroj, osobito kada je potreban podesiv radni raspon i pregledno lokalno upravljanje.
Ne preporučuje se stalno raditi na granici mogućnosti sustava. Razumna rezerva i pravilno podešeni parametri pomažu stabilnijem radu, posebno ako stroj radi dulje vrijeme ili se opterećenje mijenja tijekom procesa.
Frekvencija, brzina i postavke ubrzavanja
Brzina asinkronog motora povezana je s frekvencijom napajanja. Zato VFD omogućuje postupno povećanje ili smanjivanje okretaja bez mehaničkog mijenjanja remenica i prijenosnih omjera. Ipak, povećanje frekvencije iznad nazivne vrijednosti motora ne znači automatski da će motor sigurno i učinkovito raditi u svim uvjetima. Treba poštovati preporuke proizvođača motora i stroja.
Vrlo su korisne postavke vremena ubrzavanja i usporavanja. Prekratko ubrzavanje može uzrokovati preveliku struju pri pokretanju, a prenaglo usporavanje može opteretiti pogon i mehaniku stroja. Postupnim podešavanjem možete pronaći ritam rada koji je ugodan za stroj i odgovara zadatku.
- Postavite nazivnu snagu, struju i frekvenciju prema podacima s motora.
- Započnite s umjerenim vremenom ubrzavanja i usporavanja.
- Prije redovitog rada testirajte motor bez opterećenja, a zatim pod stvarnim opterećenjem.
- Ne mijenjajte smjer vrtnje dok motor radi, osim ako je sustav i upravljanje za to pravilno pripremljeno.
Upravljanje, zaštite i pravilna ugradnja
Praktičnost svakodnevnog rada ovisi o načinu upravljanja. Za jednostavne primjene dovoljne su tipke i zaslon na samom uređaju, dok je kod strojeva korisna mogućnost spajanja vanjskog prekidača, potenciometra, tipke za zaustavljanje ili upravljačkog sustava. Odvojiva upravljačka ploča može olakšati smještaj pretvarača u električni ormar, dok kontrole ostaju dostupne operateru.
Integrirane zaštite važan su dio pouzdanog pogona, ali ne zamjenjuju pravilnu montažu. Pretvarač postavite na čvrstu površinu s dovoljno prostora za ventilaciju, dalje od vlage, prašine, metalnih strugotina i izvora pretjerane topline. Kabeli, uzemljenje i zaštitni elementi moraju biti izvedeni prema uputama uređaja i važećim električnim pravilima. Kod CNC strojeva posebnu pažnju posvetite urednom vođenju vodova kako bi se smanjila mogućnost električnih smetnji.
Najčešća pitanja prije kupnje frekvencijskog pretvarača
Može li pretvarač povećati snagu motora? Ne. On prije svega regulira brzinu i način rada motora. Motor i mehanički sustav i dalje imaju svoja dopuštena ograničenja.
Je li svaki trofazni motor pogodan za rad s VFD-om? Ne bez provjere. Potrebno je pregledati podatke motora, njegovu izolaciju, način spajanja i uvjete rada, osobito pri dugotrajnom radu na malim brzinama.
Je li potreban stručnjak za instalaciju? Budući da se radi o mrežnom naponu i elektromotornom pogonu, stručna instalacija i provjera postavki preporučuju se radi sigurnosti, zaštite opreme i pouzdanog rada.
Odabirom pravilno dimenzioniranog frekvencijskog pretvarača dobivate precizniju kontrolu procesa i veću prilagodljivost stroja. Krenite od podataka motora, zatim procijenite stvarno opterećenje i potrebne opcije upravljanja, a tek nakon toga usporedite dostupne modele.
