Frekvencijski pretvarač, često nazivan i inverter ili VFD, omogućuje prilagodbu brzine trofaznog elektromotora stvarnim potrebama stroja ili pogona. Umjesto rada stalno pri punom broju okretaja, motor može postupno ubrzavati, usporavati i raditi na odabranoj brzini. To je korisno kod pumpi, ventilatora, transportnih traka, miješalica, alatnih strojeva i drugih primjena u kojima je važna kontrola pogona. No, ispravan odabir ne svodi se samo na snagu navedenu u kilovatima. Prije kupnje potrebno je provjeriti električne podatke motora, vrstu napajanja, opterećenje i uvjete ugradnje.
Provjerite napon, faze i snagu motora
Prvi korak je čitanje natpisne pločice elektromotora. Na njoj se obično nalaze podaci o nazivnoj snazi, naponu, struji, frekvenciji i mogućim spojevima namota. Pretvarač mora odgovarati dostupnom mrežnom napajanju i motoru koji se njime upravlja. Kod trofaznih sustava posebno je važno razlikovati mreže od približno 230 V i 380/400 V, jer pogrešan izbor naponske klase može dovesti do neispravnog rada ili oštećenja opreme.
Snaga pretvarača u pravilu treba biti jednaka ili veća od nazivne snage motora. Ipak, kilovati nisu jedini kriterij: nazivna izlazna struja pretvarača mora biti dovoljna za struju motora. Ako pogon pri pokretanju ili tijekom rada ima veće opterećenje, primjerice kod dizalica, drobilica, kompresora ili transportera s teretom, dobro je odabrati model s odgovarajućom strujnom rezervom i načinom rada za zahtjevnije opterećenje.
- Usporedite napon mreže s ulaznim naponom pretvarača.
- Provjerite odgovara li izlaz pretvarača naponu i spoju motora.
- Usporedite nazivnu struju motora s dopuštenom izlaznom strujom uređaja.
- Za zahtjevne startove predvidite potrebnu rezervu snage i struje.
Odredite kakvu regulaciju brzine zaista trebate
Osnovna zadaća frekvencijskog pretvarača je promjena izlazne frekvencije, a time i brzine vrtnje motora. Međutim, prije kupnje valja razmisliti o rasponu brzine koji je potreban u stvarnom radu. Za ventilator ili pumpu često je važna jednostavna kontinuirana prilagodba protoka, dok transportna traka može zahtijevati precizno ubrzavanje, usporavanje i ponovljivo održavanje zadane brzine.
Obratite pozornost na mogućnosti postavljanja vremena ubrzanja i usporavanja, odabir smjera vrtnje te način upravljanja. Ovisno o izvedbi sustava, naredbe se mogu zadavati preko tipkovnice na uređaju, vanjskih prekidača, potenciometra ili upravljačkog sustava. Širok frekvencijski raspon sam po sebi nije presudan ako ga pogon ne treba, ali može biti koristan kod specifičnih strojeva i primjena koje zahtijevaju veću fleksibilnost.
Zaštite, hlađenje i mjesto ugradnje nisu sporedni detalji
Pretvarač radi s električnom energijom i osjetljivom elektronikom, stoga zaštitne funkcije imaju važnu ulogu u svakodnevnoj pouzdanosti pogona. Korisne su zaštite povezane s preopterećenjem, previsokim ili preniskim naponom, pregrijavanjem i drugim nepravilnim radnim stanjima. One ne zamjenjuju pravilno dimenzioniranu instalaciju, osigurače, uzemljenje i stručnu montažu, ali mogu pomoći u ranom otkrivanju problema i zaštiti uređaja.
Jednako je važno osigurati dovoljno prostora za cirkulaciju zraka. Pretvarač se ne bi trebao postavljati u zatvoreni prostor bez ventilacije, neposredno uz izvore topline ni na mjesto izloženo prekomjernoj prašini, vlazi ili vibracijama ako njegova izvedba za to nije predviđena. Redovito čišćenje ventilacijskih otvora i pregled spojeva pridonose stabilnom radu. Ugradnju i spajanje treba prepustiti kvalificiranoj osobi koja će slijediti upute proizvođača i lokalna pravila električne sigurnosti.
Kada je 4 kW pretvarač dobar izbor?

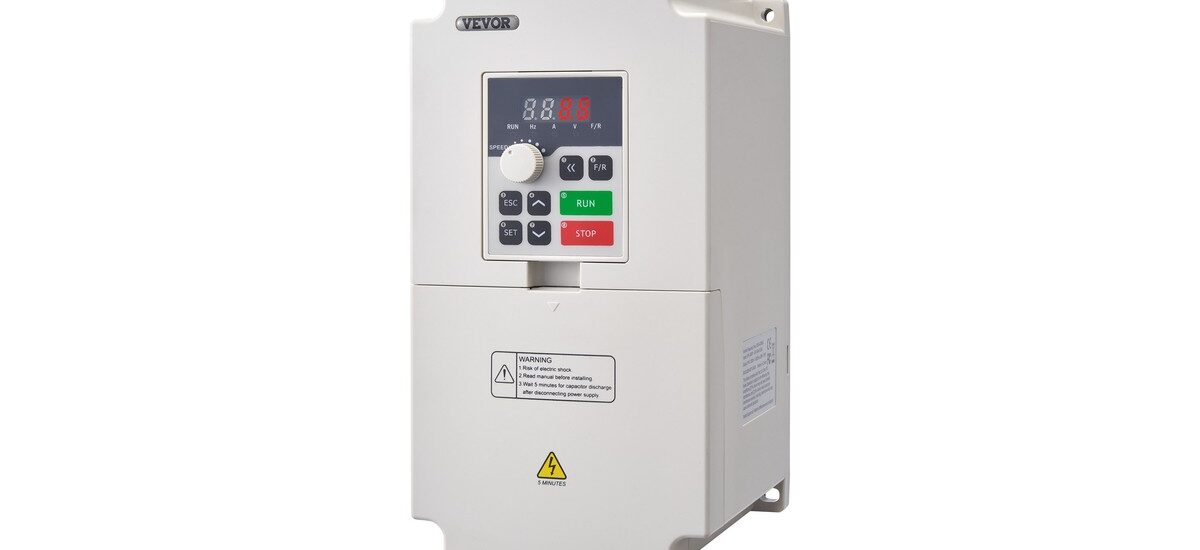

Za trofazni motor nazivne snage do 4 kW u sustavu od 380 V, prikladna opcija može biti VEVOR D100-4.0T4B-S frekvencijski pretvarač 4 kW 380 V, pod uvjetom da se provjere svi podaci s pločice motora i zahtjevi konkretnog pogona. Namijenjen je regulaciji brzine trofaznih motora, nudi izlaznu frekvenciju od 0 do 2000 Hz te odvojivi upravljački panel, što može olakšati pristup upravljanju nakon smještaja uređaja u ormar ili uz stroj.
Pri odluci ipak nemojte birati samo prema maksimalnoj snazi. Usporedite struju, način opterećenja, potrebne ulaze i izlaze za upravljanje te uvjete hlađenja. Dobro odabran frekvencijski pretvarač omogućuje mirniji start motora, bolju prilagodbu procesa i veću kontrolu nad radom opreme, a pritom je najvažnije da je pravilno usklađen s cijelim pogonskim sustavom.
Pogledajte VEVOR D100-4.0T4B-S frekvencijski pretvarač 4 kW 380 V u našoj ponudi.
