Šuplji hidraulični cilindar specijaliziran je alat za primjene u kojima nije dovoljno samo podignuti ili potisnuti teret. Zahvaljujući otvoru kroz klipnjaču, omogućuje rad sa šipkama, navojnim vretenima i zateznim elementima, pa je čest izbor u strojarstvu, održavanju, montaži konstrukcija i servisnim radionicama. Pravilnim odabirom dobivate kontroliranu veliku silu na relativno malom prostoru, ali i veću sigurnost tijekom zahtjevnih zahvata.
Prije kupnje važno je jasno definirati što trebate pomicati, izvlačiti ili zatezati. Nosivost cilindra samo je jedna stavka: jednako su bitni potreban hod, dimenzije radnog prostora, kompatibilnost s hidrauličkom opremom te način sigurnog oslanjanja tereta. U nastavku donosimo praktičan vodič za odabir.
Čemu služi šuplji hidraulični cilindar?
Za razliku od klasičnog hidrauličnog cilindra s punom klipnjačom, šuplji model ima središnji otvor. Kroz njega se može provući navojna šipka, sajla ili drugi odgovarajući element. To proširuje mogućnosti primjene, osobito kada je potrebno izvlačiti dijelove umjesto da ih samo gurate.
- izvlačenje ležajeva, čahura, osovina i drugih čvrsto nalegnutih dijelova
- zatezanje vijaka, sidara i navojnih šipki pri montaži
- poravnanje i pozicioniranje težih strojnih komponenti
- radovi održavanja na industrijskoj opremi i konstrukcijama
- kontrolirani potisak u alatima, prešama i servisnim postupcima
Otvor cilindra mora odgovarati promjeru elementa koji provlačite, uz dovoljno slobodnog prostora za siguran rad. Također, sama šuplja izvedba ne znači da je cilindar automatski prikladan za svako izvlačenje: za pojedini zahvat potrebni su pravilno dimenzionirani prihvati, matice, podloške, spojnice i potporni elementi.
Nosivost, hod i radni prostor: tri ključna kriterija
Nosivost, izražena u tonama, govori o najvećoj sili koju cilindar može razviti u predviđenim radnim uvjetima. Nemojte birati model čija je deklarirana nosivost jednaka procijenjenom opterećenju. U praksi treba ostaviti razumnu sigurnosnu rezervu jer stvarni otpor pri izvlačenju dijela, trenje, nepravilno opterećenje ili neočekivano zapinjanje mogu biti veći od procjene.

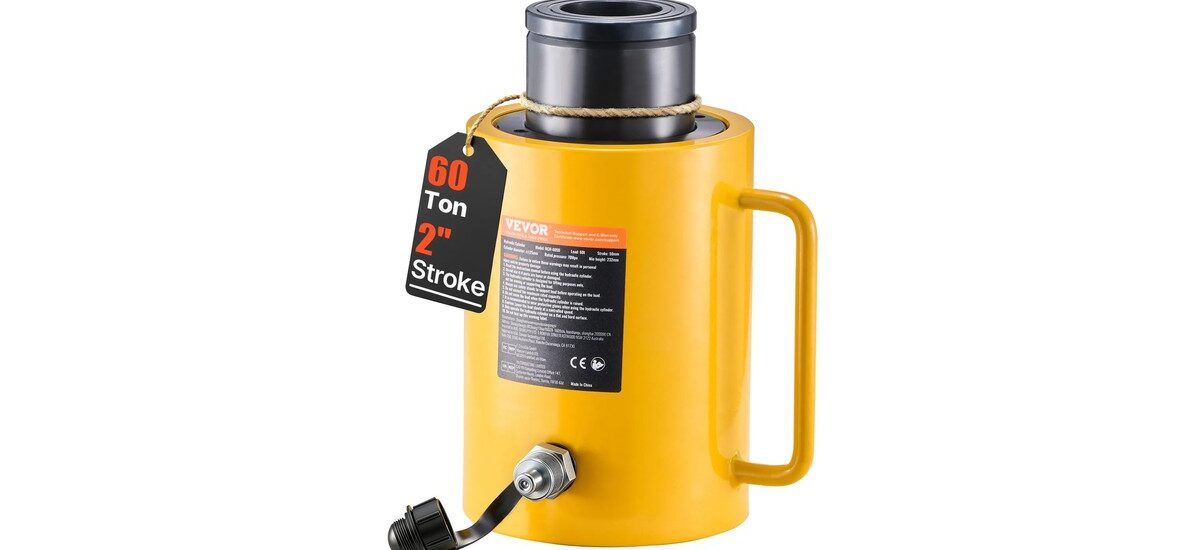

Hod određuje koliko se klip može pomaknuti u jednom ciklusu. Kraći hod često je praktičan za precizne korekcije, zatezanje i rad u skučenom prostoru, dok je za duže izvlačenje ponekad potreban cilindar većeg hoda ili postupno premještanje alata. Primjerice, VEVOR 60T šuplji hidraulični cilindar, hod 50 mm ima velik kapacitet uz hod namijenjen zahvatima gdje je potreban snažan, ali relativno kratak pomak.
- Izmjerite stvarnu udaljenost potrebnu za pomak dijela.
- Provjerite ukupnu visinu cilindra u skučenom radnom prostoru.
- Uračunajte visinu podložnih ploča, prihvata i ostalog pribora.
- Provjerite promjer središnjeg otvora i dimenzije priključka.
Kompaktne dimenzije mogu znatno olakšati rad na strojevima gdje nema mjesta za glomazne alate. Ipak, cilindar mora stajati na čvrstoj, ravnoj i stabilnoj podlozi koja može sigurno prenijeti opterećenje.
Kompatibilnost s pumpom i priborom
Hidraulični cilindar dio je sustava, a ne samostalno rješenje. Prije naručivanja provjerite koju pumpu imate ili planirate koristiti, kakav spoj prihvaća crijevo te odgovara li radni tlak komponenti. Neprikladne spojnice, crijeva ili pumpa mogu onemogućiti rad, ali i stvoriti ozbiljan sigurnosni rizik.
Jednoradni cilindri hidraulički se pokreću u jednom smjeru, dok se povrat klipa obavlja konstrukcijskim mehanizmom, primjerice oprugom, ili nakon rasterećenja, ovisno o izvedbi. Takav je princip često dovoljan za potiskivanje, podizanje i mnoge operacije izvlačenja. Ako trebate aktivno upravljati pomakom u oba smjera, razmotrite dvostrano djelujući cilindar.
Za šuplje cilindre posebno obratite pozornost na pribor za izvlačenje i zatezanje. Elementi moraju biti međusobno kompatibilni i projektirani za predviđeno opterećenje. Nikada nemojte improvizirati tankim navojnim šipkama, istrošenim maticama ili neprovjerenim adapterima samo zato što fizički odgovaraju otvoru cilindra.
Siguran rad s hidrauličnim cilindrima
Rad s velikim hidrauličnim silama zahtijeva disciplinu. Teret ili komponenta moraju biti pravilno poduprti neovisno o cilindru, osobito kada se radi ispod podignutog dijela. Hidraulični cilindar nije zamjena za mehaničke stalke, blokade ili druge sigurnosne oslonce.
- Prije rada pregledajte cilindar, crijevo, spojeve i pumpu na curenja ili oštećenja.
- Postavite cilindar ravno, bez bočnog opterećenja i uvijanja.
- Ne prekoračujte nazivnu nosivost ni dopušteni hod.
- Držite ruke i tijelo podalje od zone mogućeg pomaka ili ispadanja dijelova.
- Rasterećujte tlak postupno i pratite ponašanje sklopa tijekom cijelog zahvata.
Za radionice i terenske montaže vrijedi pravilo da je priprema važnija od brzine. Provjerite položaj oslonaca, smjer sile i putanju kretanja prije aktiviranja pumpe. Kvalitetno odabran šuplji hidraulični cilindar, uparen s odgovarajućom pumpom i priborom, može značajno olakšati teške servisne i montažne poslove uz kontroliraniji rad.
