Osciloskop je jedan od najkorisnijih instrumenata za svakoga tko radi s elektronikom, od hobista koji sastavlja prve sklopove do servisera i inženjera koji traže povremene greške u uređajima. Za razliku od multimetra, koji uglavnom prikazuje jednu brojčanu vrijednost, osciloskop pokazuje kako se napon mijenja kroz vrijeme. Upravo taj prikaz valnog oblika otkriva šum, smetnje, kašnjenja, padove napona i nepravilnosti koje bi inače ostale skrivene.
Što možete izmjeriti osciloskopom?
Najjednostavnije rečeno, osciloskop pretvara električni signal u graf na zaslonu. Okomita os predstavlja napon, a vodoravna vrijeme. Tako možete vidjeti oblik signala, izmjeriti njegovu amplitudu, frekvenciju, period, trajanje impulsa i odnos između više signala.
To je posebno korisno pri radu s napajanjima, mikrokontrolerima, audioelektronikom, senzorima, PWM upravljanjem, komunikacijskim sabirnicama i digitalnim logičkim sklopovima. Primjerice, multimetar može pokazati da je prosječni napon prisutan, ali osciloskop može otkriti da signal povremeno pada, ima previše šuma ili nije pravilnog oblika.
- Provjera stabilnosti DC napajanja i mreškanja napona
- Dijagnostika PWM signala, impulsa i upravljačkih sklopova
- Mjerenje frekvencije i amplitude audio ili generatorskih signala
- Usporedba ulaznog i izlaznog signala u pojačalima
- Pronalaženje povremenih smetnji i grešaka u digitalnim sklopovima
Frekvencijski pojas i uzorkovanje nisu ista stvar
Pri kupnji se najčešće prvo primijeti oznaka u MHz. Frekvencijski pojas opisuje koje frekvencije instrument može pouzdano prikazati uz zadovoljavajuću vjernost. Za osnovne radove s mikrokontrolerima, sporijim senzorima, audiom i većinom hobi projekata često nije potreban ekstremno širok pojas. Ipak, za brže digitalne rubove, visokofrekventne komunikacije i detaljniju analizu poželjna je veća rezerva.
Brzina uzorkovanja govori koliko puta u sekundi osciloskop uzima uzorke signala. Veća brzina pomaže preciznije prikazati brze promjene i kratke impulse. Važno je gledati ove specifikacije zajedno: veliki frekvencijski pojas bez odgovarajućeg uzorkovanja ne daje potpunu sliku, a visoka brzina uzorkovanja sama po sebi ne zamjenjuje kvalitetan analogni ulazni dio.

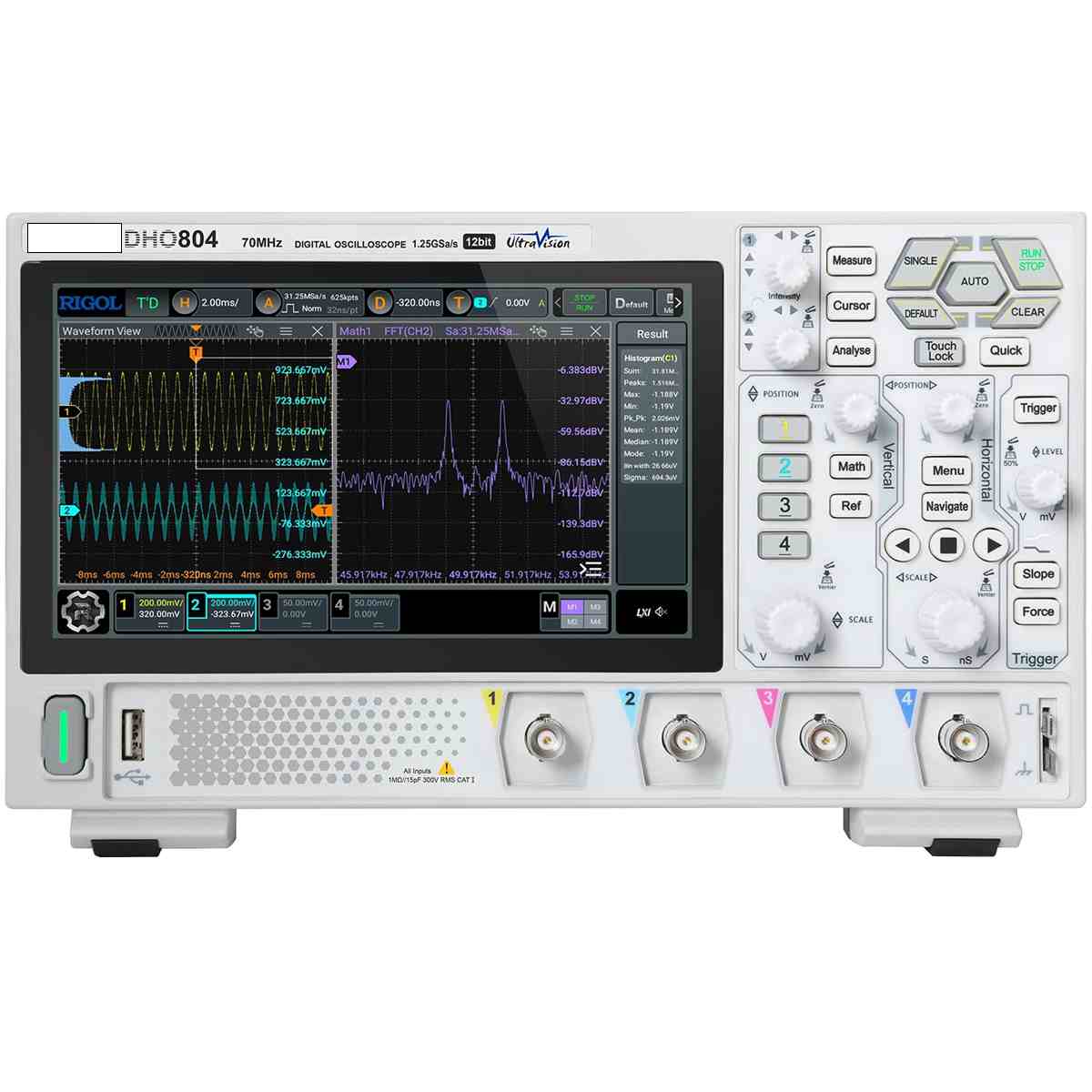

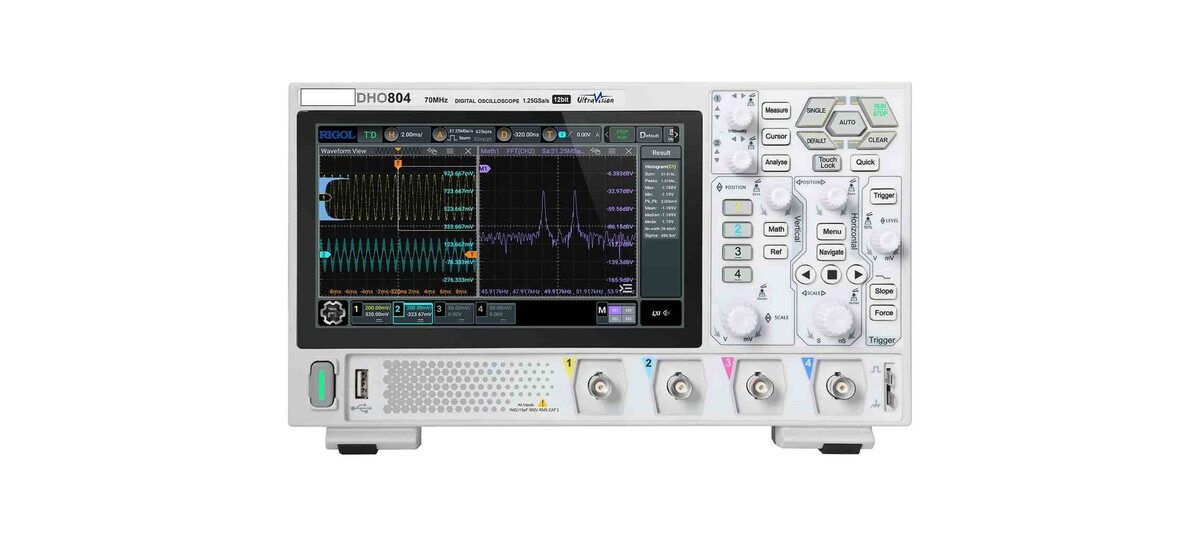

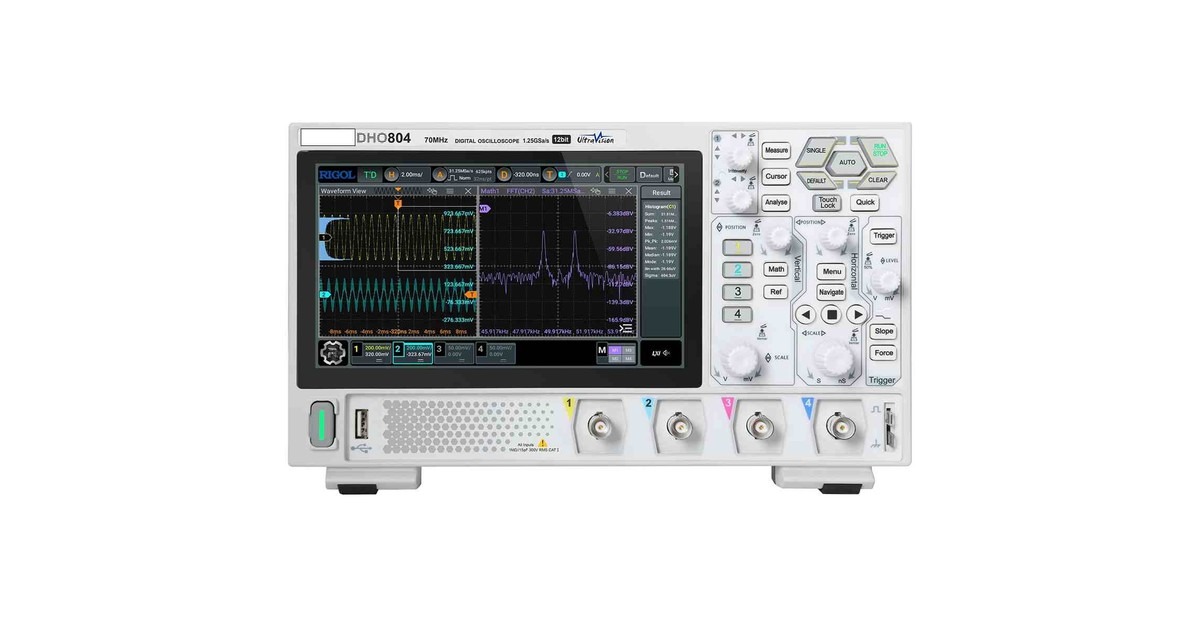

Za korisnike kojima treba više prostora za naprednija mjerenja, DHO804 digitalni osciloskop 70 MHz, 4 kanala donosi frekvencijski pojas od 70 MHz i brzinu uzorkovanja do 1,25 GSa/s. Takva kombinacija ima smisla za raznolike servisne, obrazovne i razvojne zadatke, osobito kada se ne radi samo o jednom jednostavnom signalu.
Kada su četiri kanala bolji izbor od dva?
Broj kanala određuje koliko signala možete promatrati istodobno. Dvokanalni osciloskop sasvim je praktičan za usporedbu ulaza i izlaza ili za osnovnu provjeru signala. Međutim, četiri kanala značajno olakšavaju rad kada treba pratiti više dijelova sklopa bez neprestanog premještanja sondi.
Četiri kanala korisna su, primjerice, za istodobno promatranje napajanja, upravljačkog PWM signala, odziva senzora i izlaza prema opterećenju. U digitalnoj elektronici možete uspoređivati više podatkovnih ili upravljačkih linija, a kod pretvarača i napajanja lakše pratiti odnos između ulaznih i izlaznih valnih oblika.
Broj kanala ne treba birati samo prema trenutačnom projektu. Ako često radite na različitim uređajima ili očekujete složenije zadatke, dodatni kanali mogu uštedjeti mnogo vremena i smanjiti mogućnost pogreške pri mjerenju.
Razlučivost, memorija i okidanje za jasniji prikaz
Za kvalitetno očitanje nije važan samo veliki zaslon. Vertikalna razlučivost određuje koliko sitno instrument razlikuje razine napona. Viša razlučivost može pomoći pri promatranju malih promjena signala uz veći osnovni napon, primjerice šuma ili oscilacija na naponskim vodovima. Modeli s 12-bitnom razlučivošću mogu biti osobito zanimljivi korisnicima kojima je važan detaljniji prikaz takvih promjena.
Dubina memorije određuje koliko podataka osciloskop može zadržati tijekom snimanja. To je važno kada želite promatrati dulji vremenski interval, a istodobno ne izgubiti detalje brzih dijelova signala. Funkcije brzog snimanja valnih oblika dodatno olakšavaju hvatanje rijetkih, povremenih grešaka.
Jednako je važno i okidanje (trigger). Ono omogućuje stabiliziranje prikaza ili pokretanje snimanja kada se dogodi određeni uvjet, primjerice rastući brid, pad napona ili impuls određene širine. Bez dobro postavljenog okidanja i brzi signal na zaslonu može izgledati nečitko.
Praktični savjeti prije prve kupnje
Prije odabira razmislite koje signale stvarno planirate mjeriti i koliko često ćete raditi s više njih istodobno. Nemojte zanemariti ni sonde: odgovarajuće, kvalitetno kompenzirane sonde ključne su za pouzdano mjerenje. Prije mjerenja uvijek provjerite postavku faktora sonde u instrumentu i koristite pravilno uzemljenje.
- Odaberite frekvencijski pojas s rezervom za buduće projekte.
- Za složenije sklopove prednost dajte modelu s četiri kanala.
- Provjerite razlučivost, memoriju i dostupne mogućnosti okidanja.
- Birajte pregledno sučelje i zaslon koji olakšavaju svakodnevni rad.
- Uvijek poštujte sigurnosna ograničenja sondi i mjernih ulaza.
Dobar osciloskop nije nužno onaj s najviše specifikacija, nego onaj koji odgovara vrstama signala i projektima s kojima radite. Za korisnike koji žele svestran instrument s četiri kanala, detaljnijim 12-bitnim prikazom i modernim upravljanjem, DHO804 može biti vrlo uravnotežen izbor.
