Prizmatične LiFePO4 ćelije čest su izbor za izradu baterijskih paketa većeg kapaciteta, osobito u solarnim sustavima, kamperima, plovilima i sustavima rezervnog napajanja. U odnosu na velik broj manjih cilindričnih ćelija, omogućuju sastavljanje paketa s manje spojeva i preglednijom konstrukcijom. Ipak, kapacitet naveden na ćeliji nije jedina stavka koja odlučuje hoće li baterija biti sigurna, dugotrajna i prikladna za planiranu potrošnju. Prije narudžbe vrijedi provjeriti nekoliko ključnih tehničkih i praktičnih detalja.
1. Napon ćelije određuje konfiguraciju cijelog paketa
LiFePO4 ćelija ima nazivni napon od približno 3,2 V, pa se za sustave uobičajenog nazivnog napona 12 V najčešće slažu četiri ćelije serijski (4S). Za 24 V sustave koristi se osam ćelija (8S), a za 48 V sustave 16 ćelija (16S). Serijsko spajanje povećava napon, dok paralelno spajanje povećava kapacitet u amper-satima i raspoloživu energiju.
Planiranje se ne smije svesti samo na broj ćelija. Punjač, solarni regulator, inverter i BMS moraju biti kompatibilni s odabranim LiFePO4 naponskim rasponom i konfiguracijom. Pogrešno podešeni naponi punjenja ili pražnjenja mogu skratiti vijek paketa ili aktivirati zaštitu BMS-a onda kada vam je energija potrebna.
2. Kapacitet u Ah treba povezati sa stvarnom potrošnjom
Amper-sati govore koliko naboja ćelija može pohraniti, ali za procjenu autonomije korisnije je razmišljati u vat-satima (Wh). Približna energija dobiva se množenjem nazivnog napona i kapaciteta. Tako se lakše uspoređuje baterijski paket s dnevnom potrošnjom hladnjaka, rasvjete, pumpe, alata ili drugih uređaja.

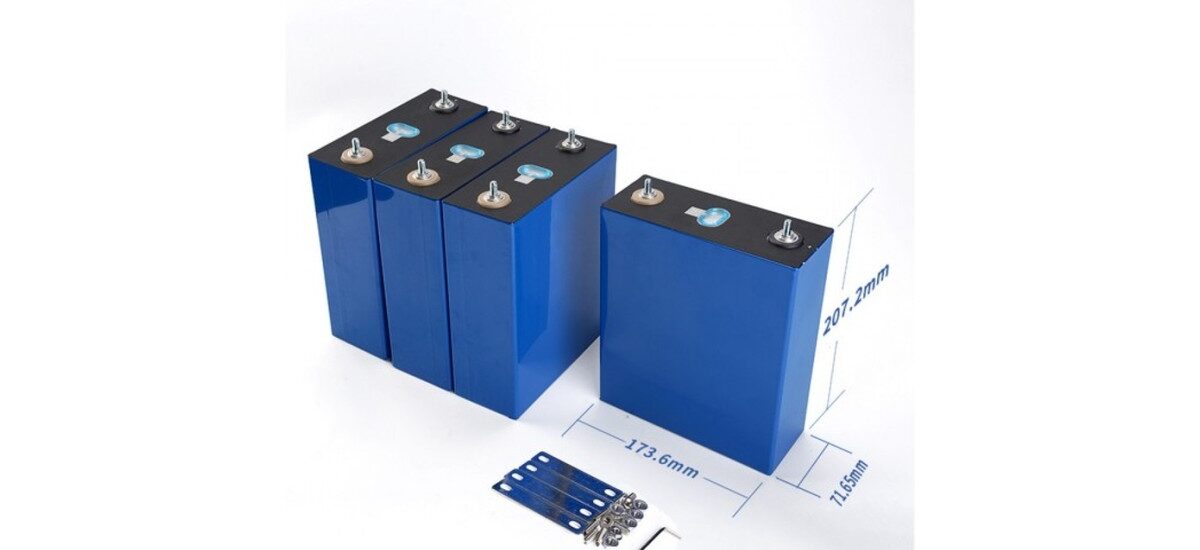

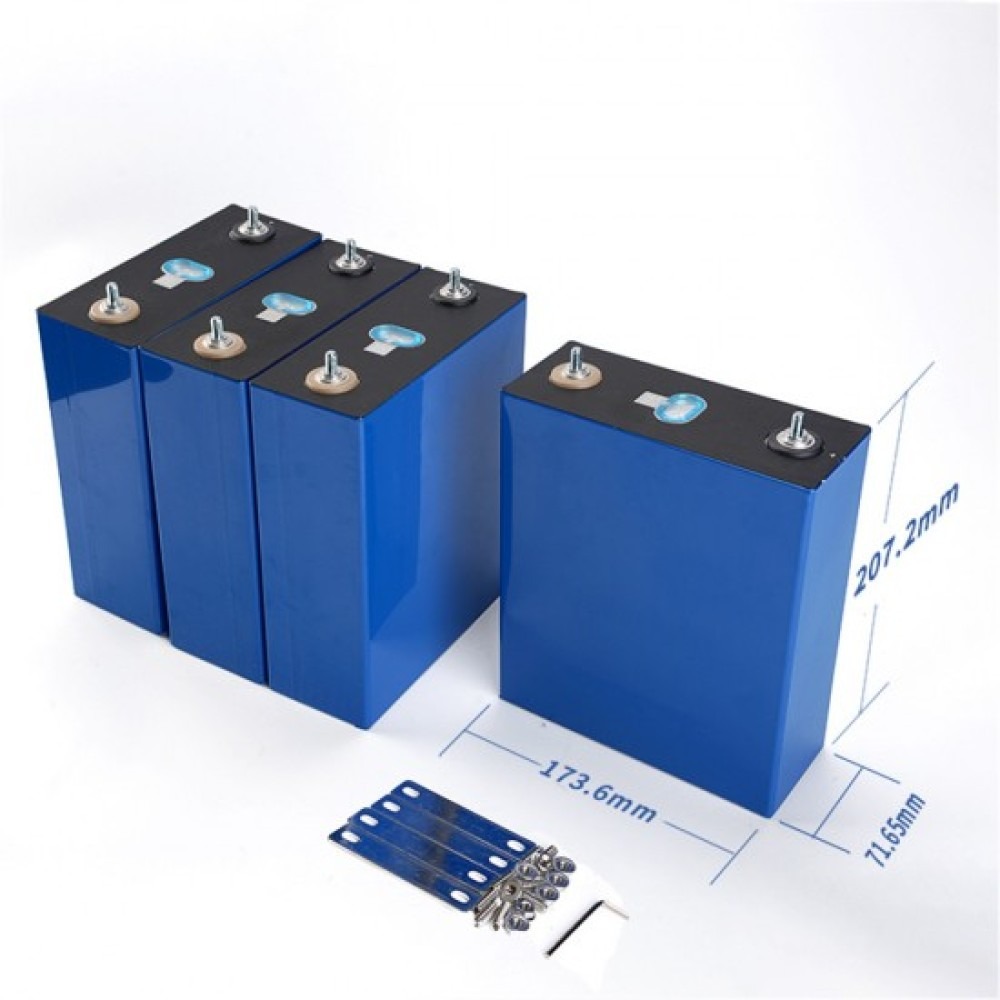

Veći kapacitet nije automatski najbolji izbor. Baterija mora odgovarati prostoru, masi koju konstrukcija može podnijeti, potrebnoj autonomiji i budžetu. Za projekt s većom potrošnjom ili dužim radom bez mreže praktične su ćelije većeg kapaciteta, jer se željeni paket može izraditi s manjim brojem paralelnih grana. CATL LF314 LiFePO4 prizmatična ćelija 3,2 V 314 Ah zato može biti dobar izbor za korisnike koji planiraju prostraniji baterijski paket za solarnu pohranu, kamper ili rezervno napajanje.
3. BMS nije dodatak, nego ključni dio zaštite
BMS (Battery Management System) nadzire napon pojedinačnih ćelija, temperaturu i ukupnu struju paketa. Njegova je uloga zaštititi bateriju od prepunjavanja, predubokog pražnjenja, previsoke struje i drugih nepovoljnih stanja. Kod serijski povezanih ćelija važna je i funkcija balansiranja, koja pomaže održati ćelije na ujednačenom stanju napunjenosti.
- Odaberite BMS prema broju ćelija u seriji, primjerice 4S, 8S ili 16S.
- Provjerite kontinuiranu i vršnu struju prema inverteru i najvećem očekivanom opterećenju.
- Predvidite odgovarajuće osigurače, presjek kabela i sigurne glavne spojeve.
- Ne preskačite temperaturne zaštite, posebno ako se baterija koristi u zatvorenom prostoru, vozilu ili negrijanoj prostoriji.
Dobro dimenzioniran BMS ne može ispraviti pogreške u ožičenju, ali je važna sigurnosna razina svakog ozbiljnog DIY paketa.
4. Mehanička izvedba i spojevi jednako su važni kao elektronika
Prizmatične ćelije traže uredno složenu, stabilnu konstrukciju. Priključci moraju biti čisti, pravilno poravnani i spojeni odgovarajućim sabirnicama, vijcima i momentom pritezanja prema preporuci proizvođača komponenata. Prelabav spoj može stvarati prijelazni otpor i zagrijavanje, dok pretjerano zatezanje može oštetiti navoj ili priključak.
Prije sastavljanja razmislite o izolaciji, zaštiti od slučajnog kratkog spoja, rasporedu kabela te pristupu BMS-u i osiguračima za kasniji servis. Ćelije se ne bi smjele slobodno pomicati tijekom vožnje ili rada sustava. Modeli s laserski zavarenim M6 priključcima, poput navedenog CATL modela, mogu olakšati uredno povezivanje, no i dalje je potrebno koristiti kompatibilan spojni materijal i pažljivo sastaviti paket.
5. Prije prve upotrebe napravite plan mjerenja i puštanja u rad
DIY baterijski paket treba pregledati prije spajanja na potrošače. Provjerite polaritet svake veze, napon pojedinih ćelija i ukupni napon sklopa. Prvo punjenje i pražnjenje radite pod nadzorom te pratite ponašanje BMS-a, zagrijavanje spojeva i odstupanja među ćelijama. Ako se paket koristi za važan sustav rezervnog napajanja, korisno je napraviti probni ciklus prije nego što se osloni na njega u stvarnoj situaciji.
Najbolja kupnja nije nužno ćelija s najvećim brojem Ah, nego dio sustava koji je pravilno projektiran kao cjelina. Kada su kapacitet, konfiguracija, BMS, punjenje i mehanička zaštita međusobno usklađeni, prizmatične LiFePO4 ćelije pružaju praktičnu osnovu za pouzdanu pohranu energije.
