Ručni osciloskop koristan je alat kada signal ne možete jednostavno procijeniti brojkom na multimetru. Omogućuje prikaz promjene napona kroz vrijeme, pa olakšava traženje smetnji, prekida, nestabilnosti napajanja i problema u digitalnim ili analognim sklopovima. Zbog baterijskog napajanja i kompaktnih dimenzija posebno je praktičan u servisu, na terenu, u školskom laboratoriju i za hobi elektroniku. Prije kupnje ipak vrijedi razumjeti koje specifikacije doista utječu na svakodnevni rad.
Za koje je zadatke ručni osciloskop najbolji?
Za početak razmislite gdje i što najčešće mjerite. Stolni osciloskop obično je bolji izbor za stalno radno mjesto i zahtjevna mjerenja, dok ručni model donosi mobilnost, brzo pokretanje i jednostavnije prenošenje između uređaja. Može biti vrlo koristan pri dijagnostici senzora, upravljačkih pločica, audio sklopova, napajanja niskog napona i komunikacijskih signala u elektronici.
Ručni modeli osobito imaju smisla ako alat želite ponijeti do uređaja koji servisirate, a ne uređaj dovoditi do radnog stola. Ugrađena baterija smanjuje ovisnost o utičnici, a zaslon u boji olakšava čitanje oblika vala u različitim uvjetima. Ipak, uvijek provjerite ograničenja mjernih ulaza, koristite odgovarajuće sonde te se pridržavajte sigurnosnih uputa proizvođača. Osciloskop nije zamjena za nepažljiv rad na mrežnom naponu ili instalacijama s visokim energetskim rizikom.
Frekvencijski pojas i uzorkovanje nisu ista stvar
Dvije specifikacije često stvaraju zabunu: frekvencijski pojas i brzina uzorkovanja. Frekvencijski pojas, izražen u MHz, okvirno govori do koje frekvencije instrument može pouzdano prikazivati signal. Brzina uzorkovanja, izražena u MSa/s ili GSa/s, govori koliko često uređaj uzima uzorke signala. Obje vrijednosti važne su za razumljiv i vjeran prikaz bržih promjena.
Nemojte birati instrument samo prema najvećem broju na kutiji. Za povremeni rad s audio signalima, sporijim senzorima i osnovnim mikrokontrolerskim projektima potrebe su drukčije nego za detaljno ispitivanje brzih digitalnih vodova. Pritom uzmite u obzir i to da se deklarirane mogućnosti mogu razlikovati ovisno o broju aktivnih kanala, postavkama vremenske baze i načinu rada uređaja.
- Za sporije promjene napona važniji su pregledan prikaz i jednostavno okidanje.
- Za digitalne i impulsne signale važni su odgovarajući frekvencijski pojas i uzorkovanje.
- Za servis je korisno brzo spremanje postavki i lako očitavanje mjerenja na zaslonu.
Zašto su dva kanala korisna pri dijagnostici?
Jedan kanal dovoljan je za osnovnu provjeru postoji li signal i kako se on mijenja. Međutim, dvokanalni osciloskop otvara više mogućnosti jer istodobno možete usporediti ulaz i izlaz sklopa, signal i napajanje, takt i podatkovnu liniju ili dva dijela istog kruga. Takva usporedba često ubrzava pronalaženje kvara: lakše je vidjeti pojavljuje li se smetnja prije ili nakon određene komponente.
Pri usporedbi signala obratite pozornost na zajedničku masu i način spajanja sondi. Pogrešno spajanje može dati netočno mjerenje, a u određenim situacijama i oštetiti opremu. Dobra navika je prije mjerenja provjeriti referentnu točku, postavku sonde i vertikalnu skalu, a zatim krenuti od većeg mjernog raspona.
Isplati li se kombinirani uređaj 3-u-1?
Kombinirani instrument može biti praktičan izbor za korisnike koji uz promatranje valnog oblika redovito mjere napon, otpor, kontinuitet ili druge osnovne električne veličine. Tako se smanjuje broj alata koje nosite u torbi, a prijelaz između osnovne provjere multimetrom i detaljnije analize osciloskopom postaje brži. Generator signala dodatno pomaže kada želite dovesti poznat testni signal u sklop i promatrati njegov odgovor.

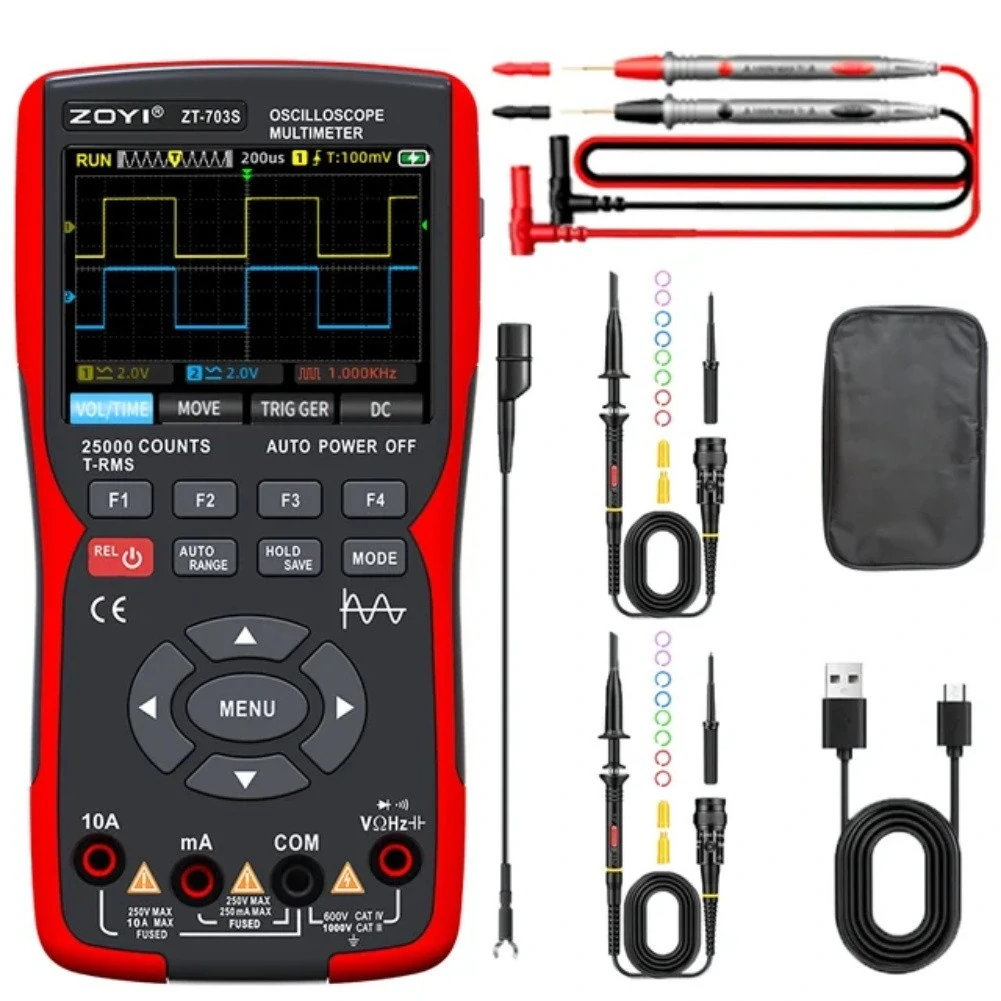

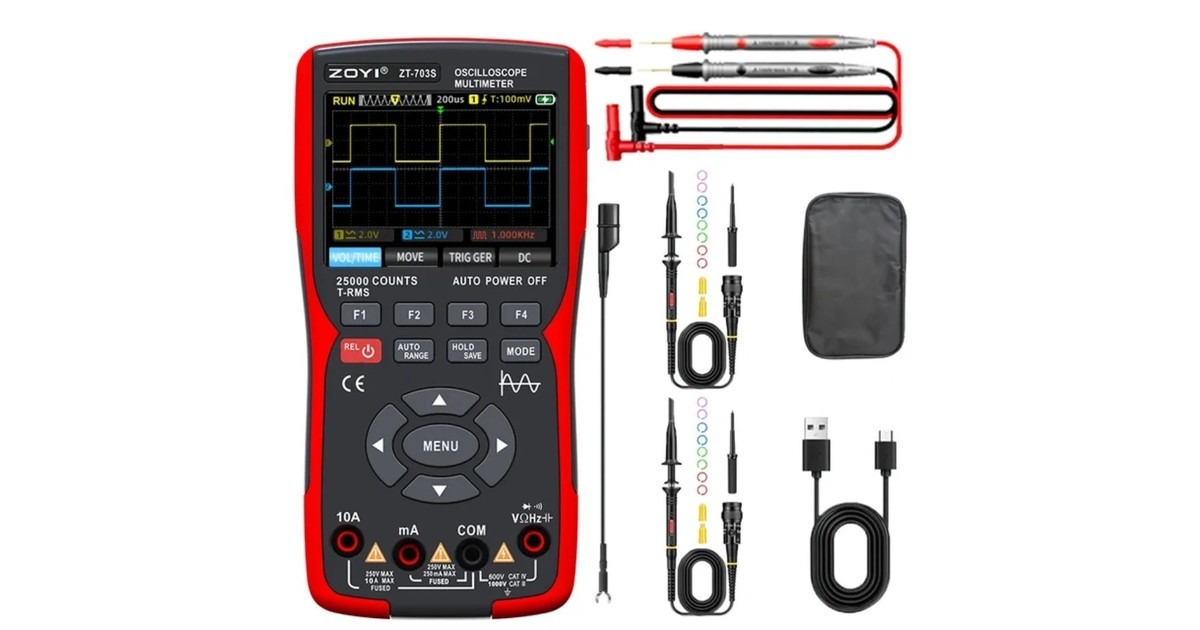

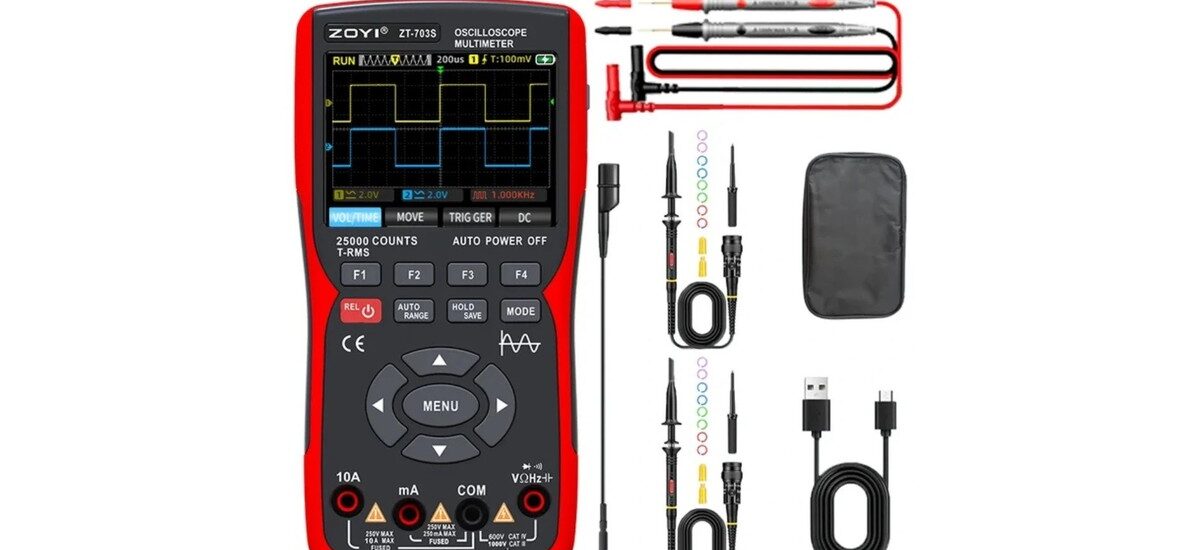

Jedan takav primjer je ZOYI ZT-703S ručni osciloskop, multimetar i generator 3-u-1. Kombinira dvokanalni osciloskop frekvencijskog pojasa 50 MHz, True RMS multimetar i generator signala, uz uzorkovanje do 280 MSa/s. Takav raspored funkcija ima smisla za servisere, entuzijaste i korisnike kojima je prioritet prenosiv alat za dijagnostiku i razvoj elektronike.
Kontrolna lista prije narudžbe
Najbolji ručni osciloskop nije nužno onaj s najviše funkcija, nego onaj koji odgovara vašim mjerenjima i načinu rada. Prije odluke usporedite osnovne specifikacije, ergonomiju i opremu koju već imate.
- Odredite najveću očekivanu frekvenciju signala koje želite promatrati.
- Odlučite trebate li jedan ili dva kanala.
- Provjerite brzinu uzorkovanja, vrstu zaslona i način napajanja.
- Razmislite trebaju li vam multimetar i generator signala u istom uređaju.
- Provjerite kompatibilnost sondi, sigurnosna ograničenja i uvjete mjerenja.
Kada unaprijed odredite prioritete, lakše ćete izbjeći plaćanje funkcija koje nećete koristiti, ali i kupnju preslabog alata koji će brzo postati ograničenje. Za mobilnu dijagnostiku i raznolike elektroničke zadatke kvalitetan ručni osciloskop može postati jedan od najkorisnijih instrumenata u radionici.
