Apex Vertical V3 48V DIY kućište s JK 200A BMS-om

Opis

Robusno DIY kućište za 48 V LiFePO4 sustav

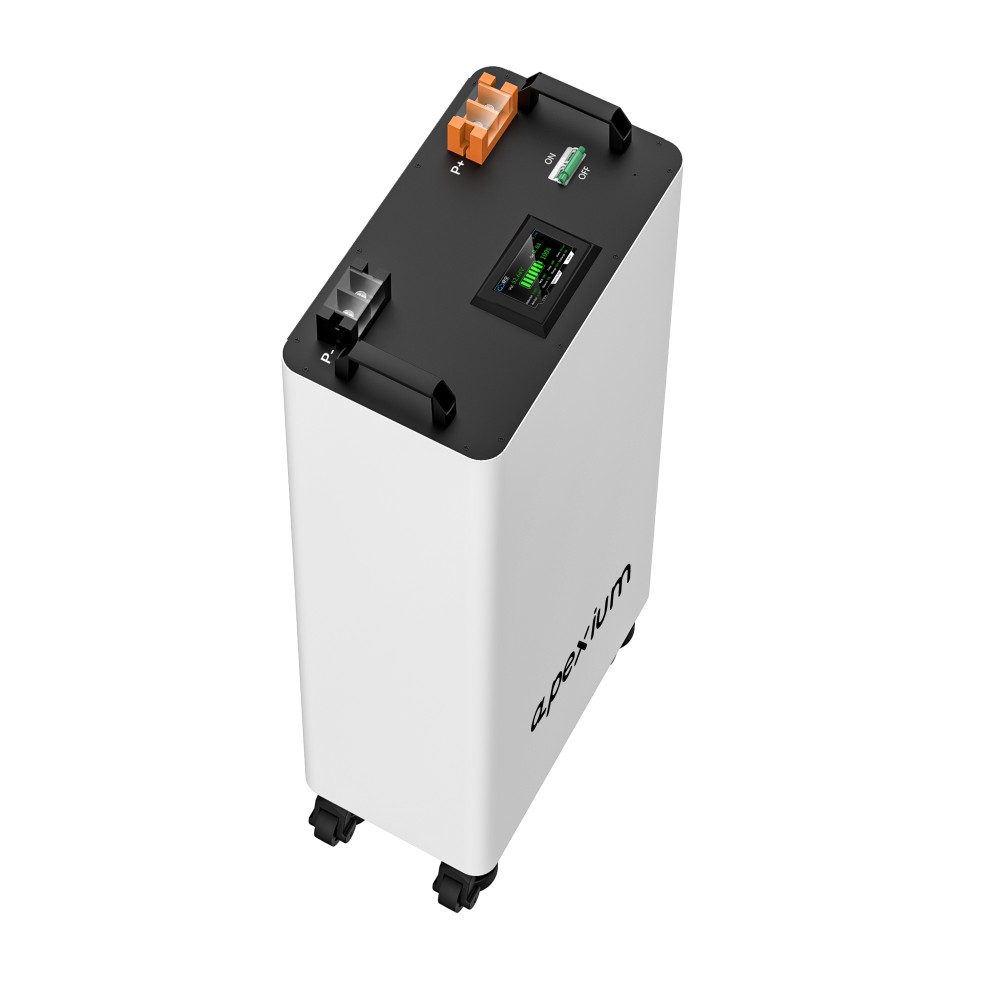

Apex Vertical V3 je metalno kućište namijenjeno samostalnoj izradi snažnog 48 V LiFePO4 baterijskog paketa. Vertikalni format omogućuje urednu organizaciju ćelija i komponenata, a kućište je prikladno za projekte solarne pohrane energije, vikendice, sustave izvan mreže i rezervno napajanje. Izrađeno je od hladno valjanog čeličnog lima debljine 1,5 mm s obojenom završnom obradom, za čvrstu i dugotrajnu osnovu vašeg baterijskog sklopa.

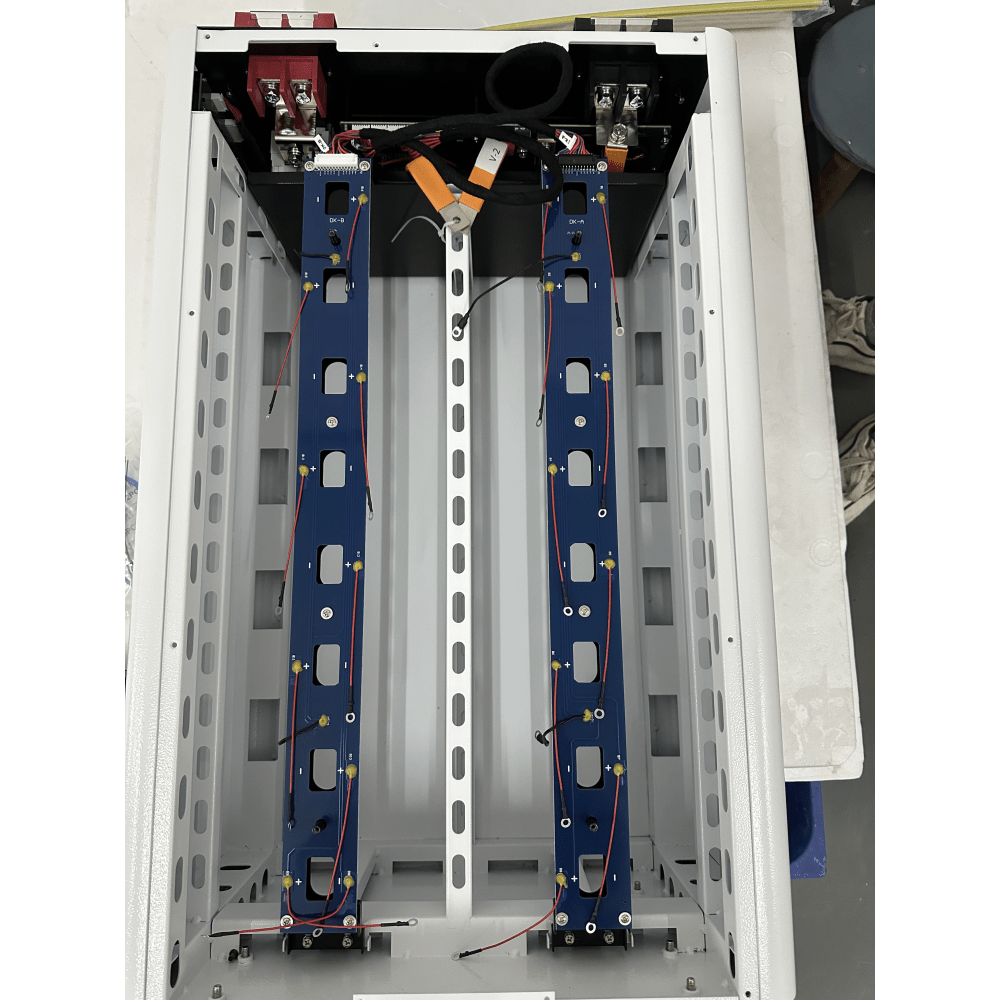

Kućište je predviđeno za konfiguraciju od 16 LiFePO4 ćelija napona 3,2 V. Podržava prizmatične ćelije kapaciteta 280 Ah, 302 Ah, 304 Ah, 314 Ah, a prema specifikaciji proizvođača odgovara i određenim ćelijama od 320 Ah i 330 Ah. Tako možete odabrati kapacitet baterije koji odgovara potrebama vašeg sustava, uz nazivni napon sklopa od 51,2 V.

JK 200 A BMS za nadzor i balansiranje ćelija

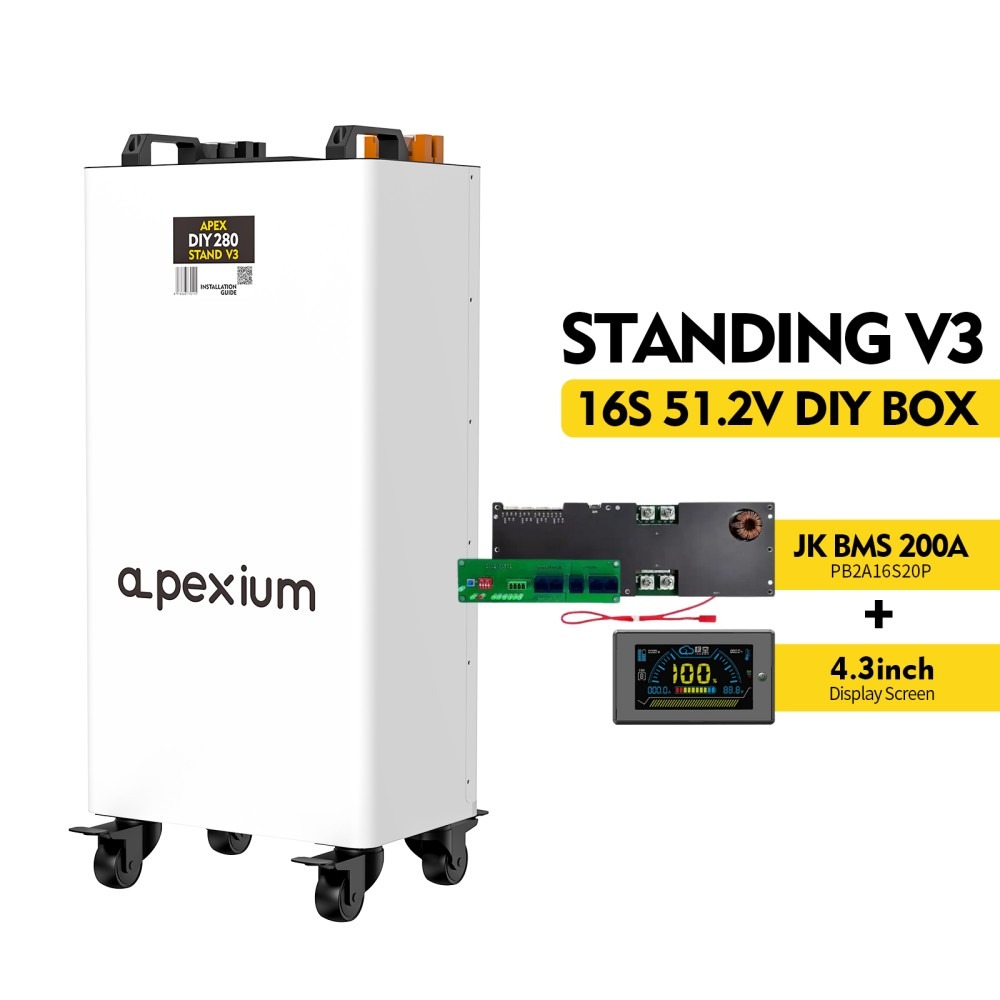

U kompletu je integriran JK-PB2A16S20P BMS nazivne struje 200 A. BMS upravlja radom 16-serijskog LiFePO4 sklopa te uključuje aktivno balansiranje od 2 A, koje pomaže održavanju ujednačenijih napona među ćelijama. To je važna funkcija pri sastavljanju baterijskih paketa većeg kapaciteta, osobito kada se sustav često puni i prazni.

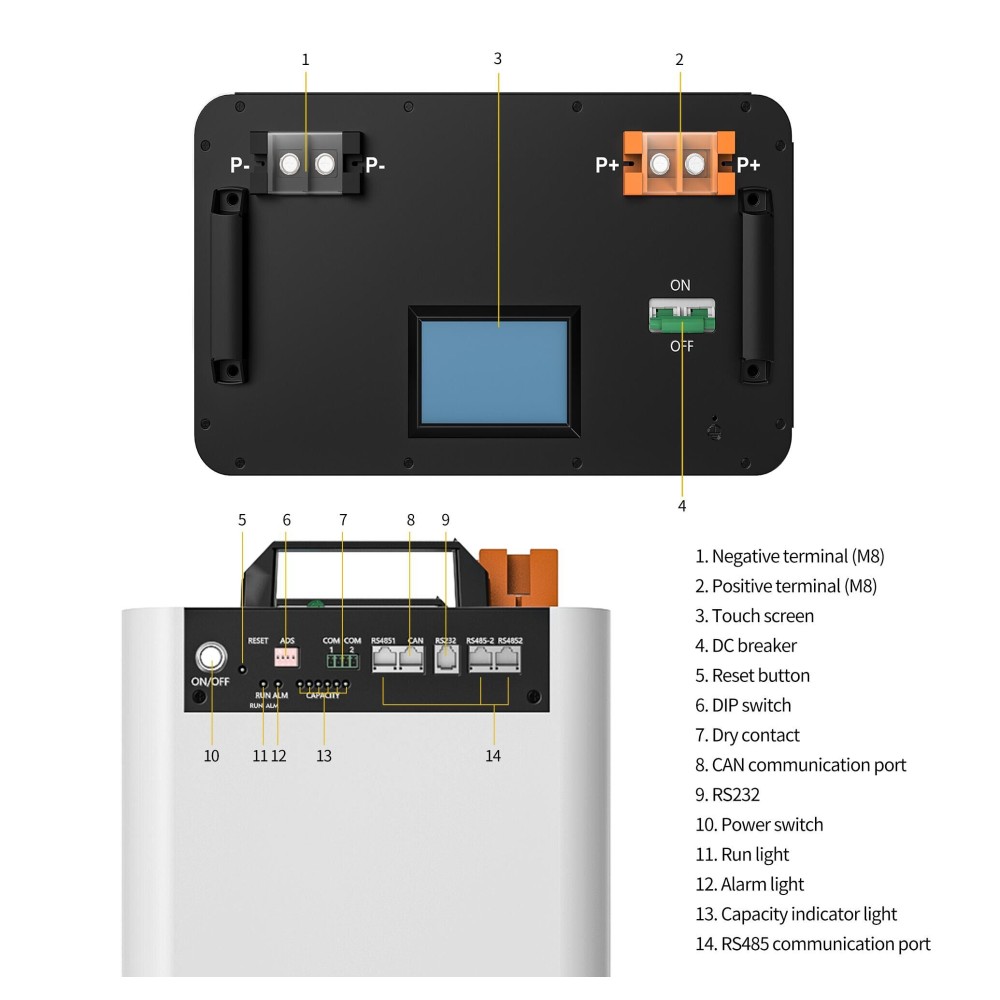

Za praćenje stanja baterije dostupni su Bluetooth, CAN i RS485 komunikacija. Bluetooth omogućuje nadzor putem mobilne aplikacije, dok CAN i RS485 olakšavaju povezivanje s opremom koja podržava te komunikacijske protokole. Ugrađeni dodirni zaslon dijagonale 4,3 inča pruža pregled osnovnih podataka o radu baterije izravno na kućištu, bez potrebe za dodatnim zaslonom.

• JK-PB2A16S20P BMS nazivne struje 200 A
• Aktivno balansiranje ćelija do 2 A
• Komunikacija: Bluetooth, CAN i RS485
• Ugrađeni dodirni zaslon od 4,3 ინča

Specifikacije i uvjeti ugradnje

Apex Vertical V3 namijenjen je zaštićenoj unutarnjoj ugradnji. Kućište ima IP20 stupanj zaštite, stoga nije predviđeno za izravno izlaganje kiši, prašini ili drugim zahtjevnim vanjskim uvjetima bez dodatne odgovarajuće zaštite. Radni raspon temperature naveden je od -30 °C do 55 °C. Između donje strane kućišta i podloge ostavljen je razmak od 20 mm.

• Model: APEX STAND-V3 / Vertical V3 DIY
• Podržane ćelije: 16 kom. LiFePO4 3,2 V
• Kompatibilni kapaciteti ćelija: 280 Ah, 302 Ah, 304 Ah, 314 Ah, 320 Ah i 330 Ah
• Materijal: hladno valjani čelični lim, 1,5 mm
• Dimenzije: 930 × 460 × 308 mm
• Težina: približno 28,6 kg
• Stupanj zaštite: IP20
• Radna temperatura: -30 °C do 55 °C

Ovo je praktičan izbor za korisnike koji žele sastaviti vlastiti baterijski paket s prizmatičnim LiFePO4 ćelijama i pritom dobiti čvrsto kućište, integrirani BMS velikog kapaciteta te lokalni i mobilni nadzor rada sustava. Prije sastavljanja provjerite dimenzijsku kompatibilnost odabranih ćelija i zahtjeve invertera odnosno ostatka instalacije.
