Apexium DIY 48 V metalno kućište s JK 200 A BMS-om za 280 Ah

Opis

Modularna osnova za vlastiti 48 V LiFePO4 sustav

Apexium DIY metalno kućište namijenjeno je sastavljanju snažnog 48 V LiFePO4 baterijskog paketa s 16 prizmatičnih ćelija. Praktično je rješenje za solarne sustave, vikendice bez mrežnog priključka, kampere, plovila i druge projekte pohrane energije gdje želite sami odabrati ćelije i konfigurirati bateriju prema svojim potrebama. Kućište je kompatibilno s LiFePO4 ćelijama napona 3,2 V i kapaciteta 280 Ah, 302 Ah, 304 Ah, 314 Ah, 320 Ah i 330 Ah. Ćelije nisu uključene u isporuku.

Robusna izvedba od hladno valjanog lima pruža uredan i čvrst okvir za 16S konfiguraciju, dok konstrukcija predviđa jednostavno slaganje više gotovih paketa. Za sustave većeg kapaciteta moguće je paralelno povezati do 15 kućišta, uz pravilno projektiranje instalacije i odgovarajuće postavke BMS-a.

• Za 16 LiFePO4 prizmatičnih ćelija od 3,2 V
• Kompatibilno s ćelijama kapaciteta 280–330 Ah
• Metalno, složivo kućište za DIY baterijski paket

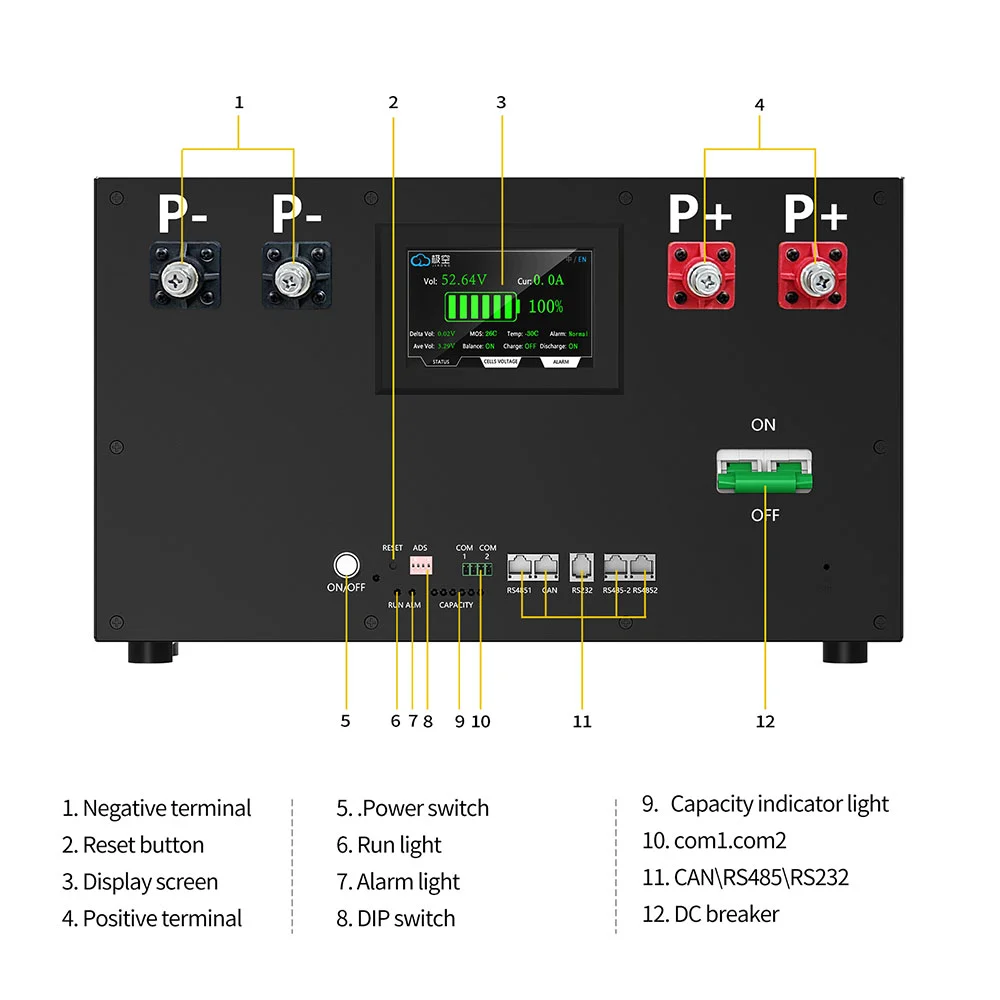

• M8 P+ i P- priključci za povezivanje sustava

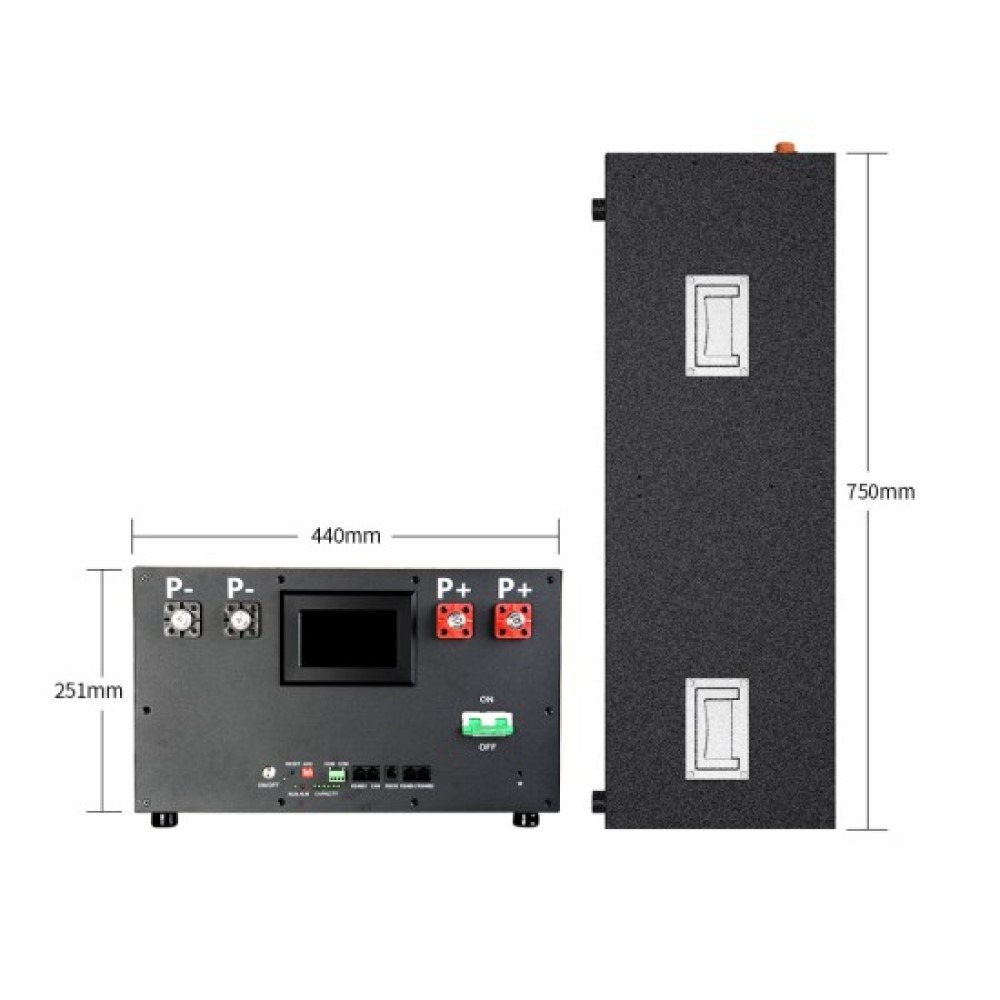

• Dimenzije kućišta: 830 × 530 × 340 mm
• Težina kompleta: 23,6 kg

JK 200 A BMS s aktivnim balansiranjem i nadzorom

U kompletu dolazi JK-PB2A16S20P BMS za 48 V sustave, nazivne struje 200 A. BMS prati rad pojedinih ćelija te uključuje zaštite od prepunjavanja, predubokog pražnjenja, prekomjerne struje i temperature. Aktivno balansiranje snage 2 A pomaže u izjednačavanju napona ćelija tijekom rada baterijskog paketa, što je posebno korisno kod velikih kapaciteta i zahtjevnih cikličkih primjena.

Za pregled podataka i podešavanje dostupan je zaslon osjetljiv na dodir dijagonale 4,3 inča. BMS podržava CAN i RS485 komunikaciju te Bluetooth povezivanje s aplikacijama za Android i iOS. Tako možete pratiti stanje baterije, napon, temperaturu i razinu napunjenosti izravno na telefonu ili povezati sustav s kompatibilnom opremom.

• JK-PB2A16S20P BMS, 16S / 48 V / 200 A
• Aktivno balansiranje ćelija: 2 A
• Komunikacija: CAN, RS485 i Bluetooth
• 4,3-inčni zaslon osjetljiv na dodir
• Ugrađeni osigurač 58 V / 400 A

Kompletan set za urednu DIY montažu

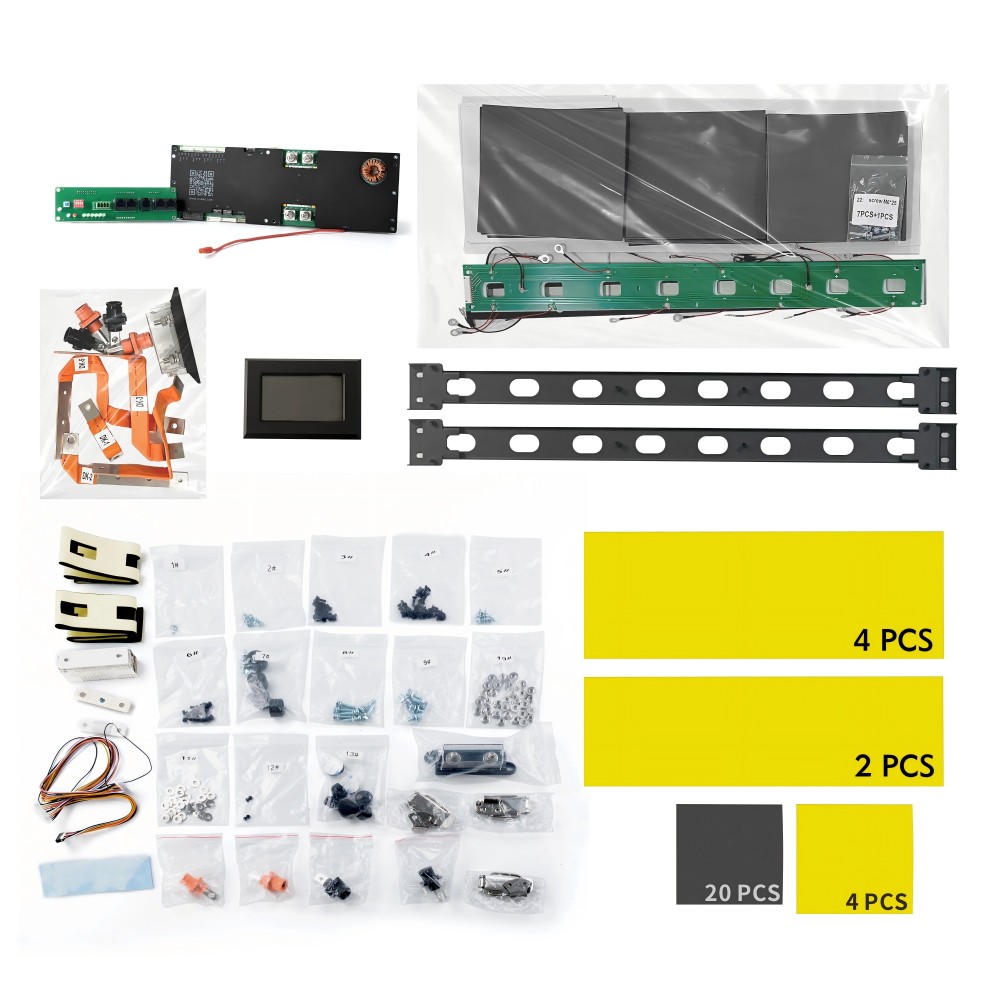

Apexium komplet isporučuje se s ključnim dijelovima potrebnima za sklapanje kućišta i povezivanje ćelija. Uz donji dio kućišta, prednju ploču, poklopac, nosače, ručke i zasune, paket uključuje BMS, zaslon, priključne pločice, kabele, M8 terminale te osigurač. Uključene su bakrene sabirnice za BMS povezivanje i aluminijske sabirnice za spajanje ćelija.

Za pažljivu montažu priloženi su izolacijski epoksidni listovi i EVA trake između ćelija, kao i potreban vijčani materijal. Prije sastavljanja provjerite dimenzije i stanje ćelija, pravilno zategnite spojeve te slijedite preporučene postupke za rad s baterijskim sustavima velikog kapaciteta. Ovo je kućište s upravljačkom elektronikom za iskusne DIY korisnike; konačni napon i kapacitet ovise o ugrađenim ćelijama.
