Opis
Precizan izvor signala za laboratorij i razvoj

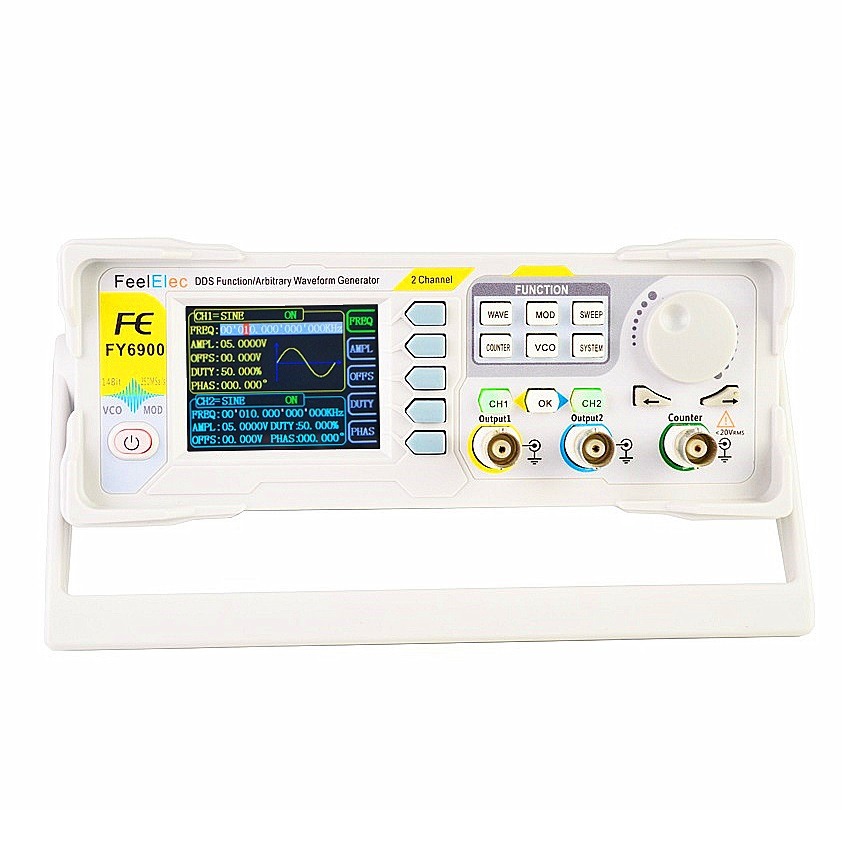

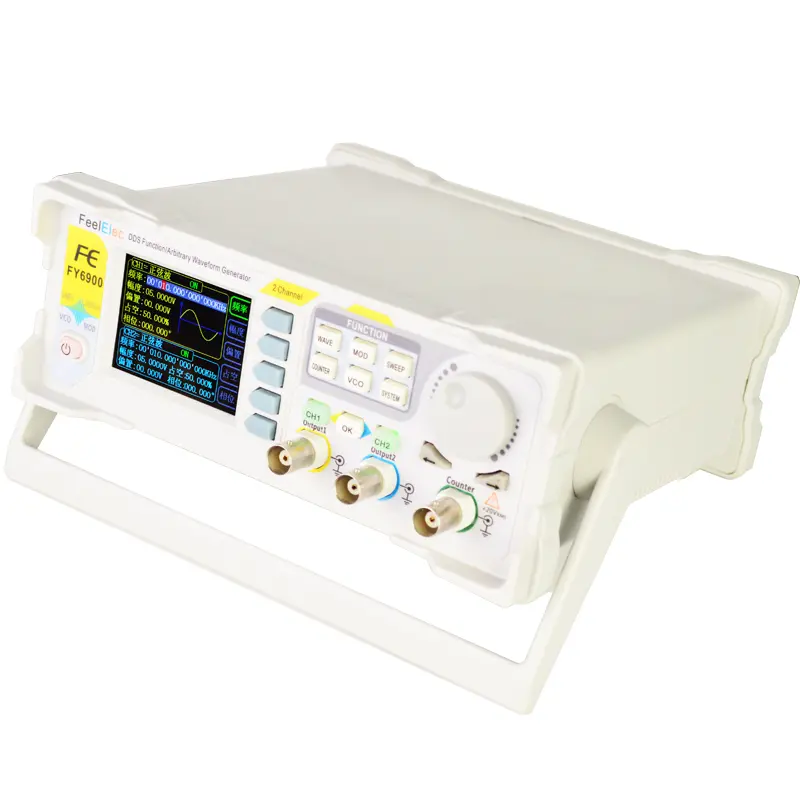

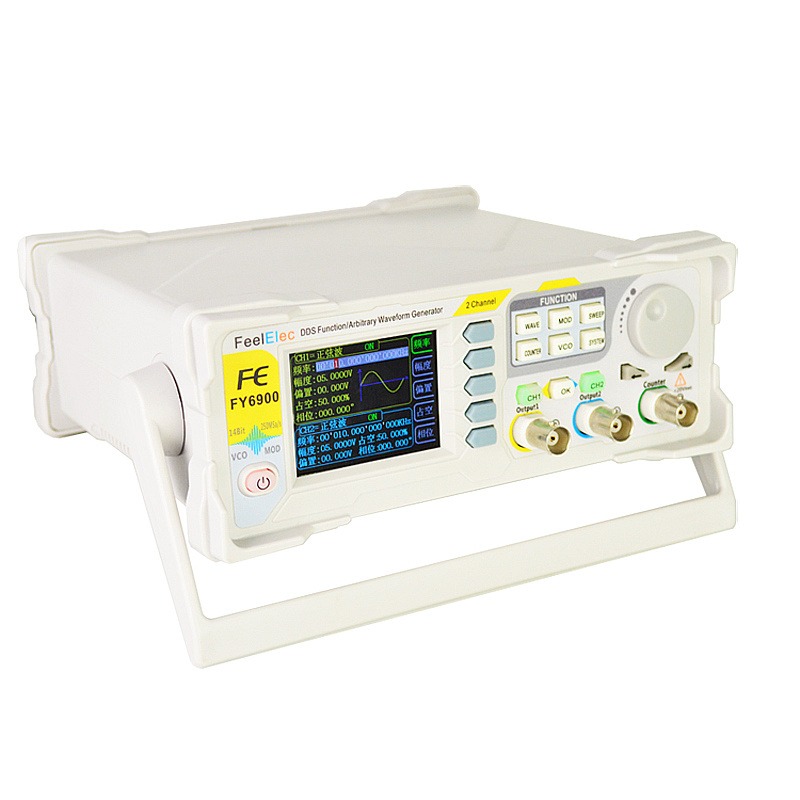

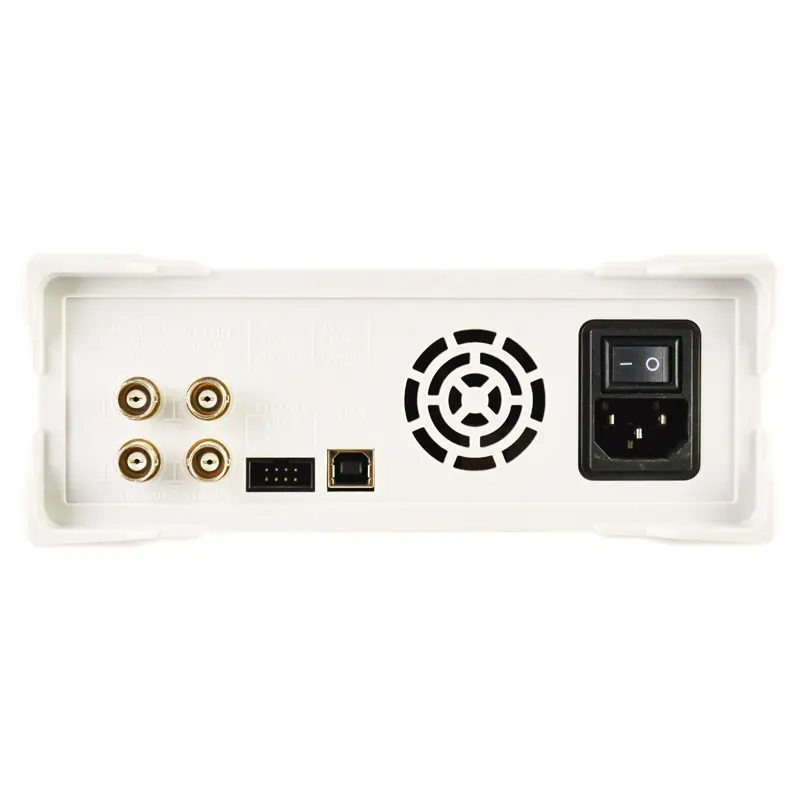

FY6900 je dvokanalni DDS generator funkcija, proizvoljnih valnih oblika i impulsa, namijenjen elektronici, servisnim radionicama, obrazovanju i razvoju uređaja. Dva potpuno funkcionalna, neovisna kanala omogućuju istovremeno stvaranje i usporedbu signala, dok 2,4-inčni TFT LCD u boji (320 × 240) prikazuje parametre i grafiku oba kanala. DDS tehnologija, 14-bitni D/A pretvarač i brzina uzorkovanja od 250 MSa/s osiguravaju stabilan signal s malim izobličenjem.

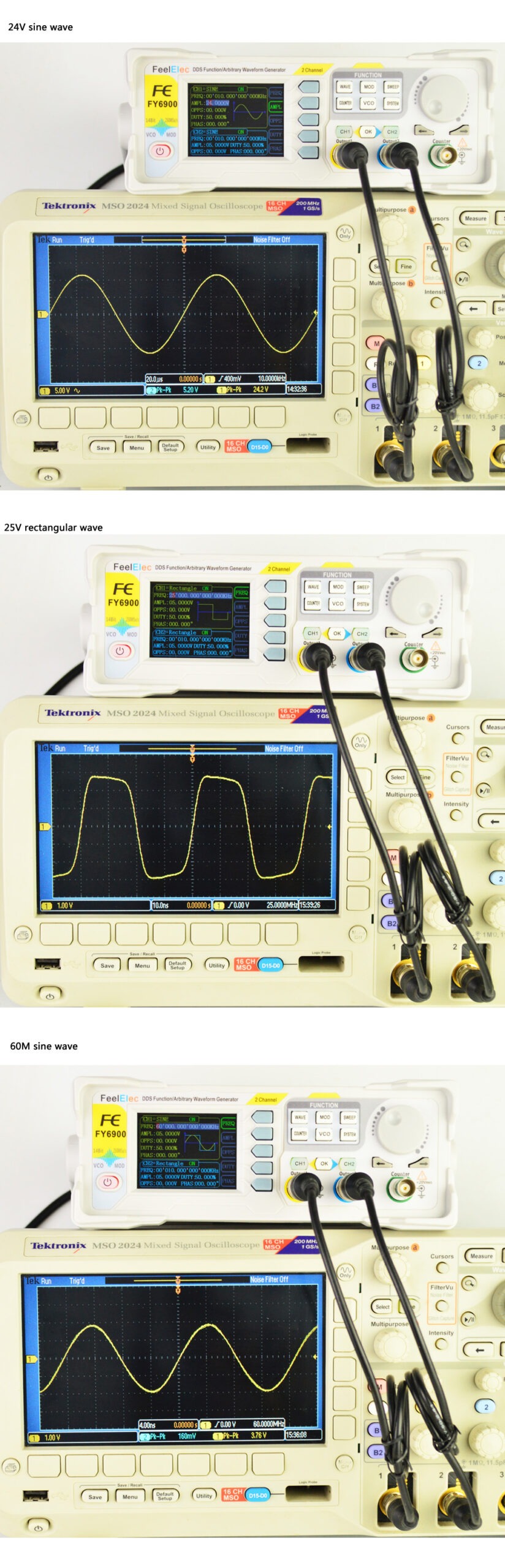

Generator podržava do 97 funkcija odnosno proizvoljnih oblika: 33 ugrađena i 64 korisnički definirana oblika. Među njima su sinus, kvadratni, pravokutni, trokutasti/rampa, rastuća i padajuća pila, Lorenzov impuls, višetonac, šum, EKG, trapezni, sinc i uski impuls, Gaussov bijeli šum, stepenasti, eksponencijalni i logaritamski oblici, linearni FM te poluvalno i punovalno ispravljeni signali. Valne oblike možete uređivati u računalnom programu i prenijeti u memoriju uređaja.
Napredne funkcije upravljanja signalom

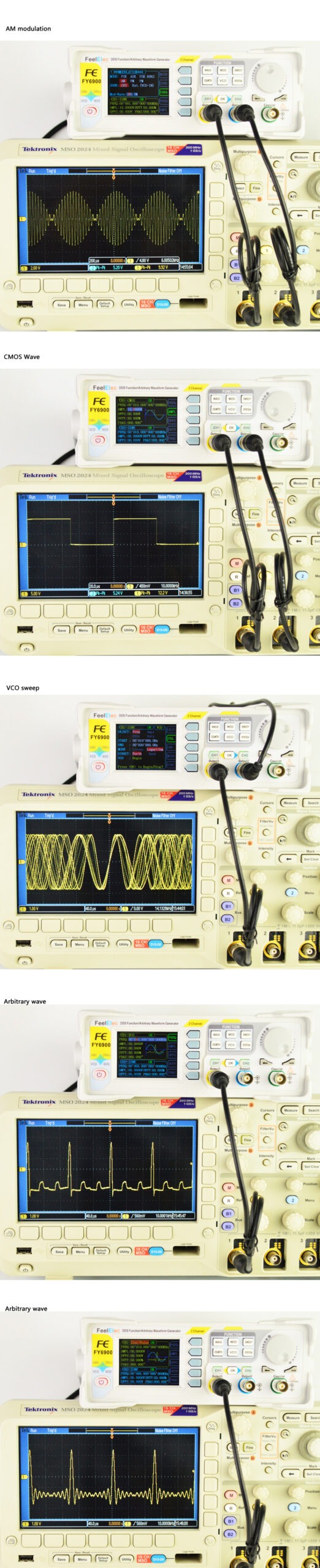

Za ispitivanje sklopova na raspolaganju su AM, FM, PM, ASK, FSK i PSK modulacije, linearno ili logaritamsko pretraživanje frekvencije, amplitude, istosmjerne razine i faktora ispune te VCO upravljanje vanjskim naponom. Burst način rada podržava ručno, interno CH2 i vanjsko okidanje te nizove od 1 do 1.048.575 impulsa. Ugrađeni frekvencmetar do 100 MHz mjeri frekvenciju, period, širinu impulsa i faktor ispune, uz AC ili DC spajanje.
Kanali mogu kopirati valni oblik i stanje, a povezivanjem više generatora moguće je sinkronizirati do 16 kanala. Fazu dvaju kanala podesite s rezolucijom od 0,01°. Uređaj pamti 20 skupova postavki, podržava upravljanje putem računala i ima zaštitu od kratkog spoja na svim kanalima tijekom više od 60 sekundi. Stolno ABS kućište koristi napajanje 100 – 240 V AC.
Specifikacije
- Modeli i sinusni izlaz: FY6900-20M 0 – 20 MHz; FY6900-30M 0 – 30 MHz; FY6900-50M 0 – 50 MHz; FY6900-60M 0 – 60 MHz.
- Kvadratni signal: 0 – 15 MHz / 0 – 25 MHz / 0 – 25 MHz / 0 – 25 MHz; rampa, trokut, impuls, TTL/CMOS i proizvoljni oblik: 0 – 10 MHz za sve modele.
- Najmanja širina impulsa: 20 ns; frekvencijska rezolucija: 1 µHz; točnost: ±20 ppm; stabilnost: ±1 ppm tijekom 3 sata.
- Memorija: 64 korisnička oblika, (8K, 14 bita) × 64; duljina oblika: 8192 točke × 14 bita; uzorkovanje: 250 MSa/s; okomita rezolucija: 14 bita.
- Potiskivanje harmonika sinusa: ≥50 dBc ispod 1 MHz, ≥45 dBc od 1 do 20 MHz; ukupno harmonijsko izobličenje: <0,5 % pri 20 Hz – 20 kHz i 0 dBm.

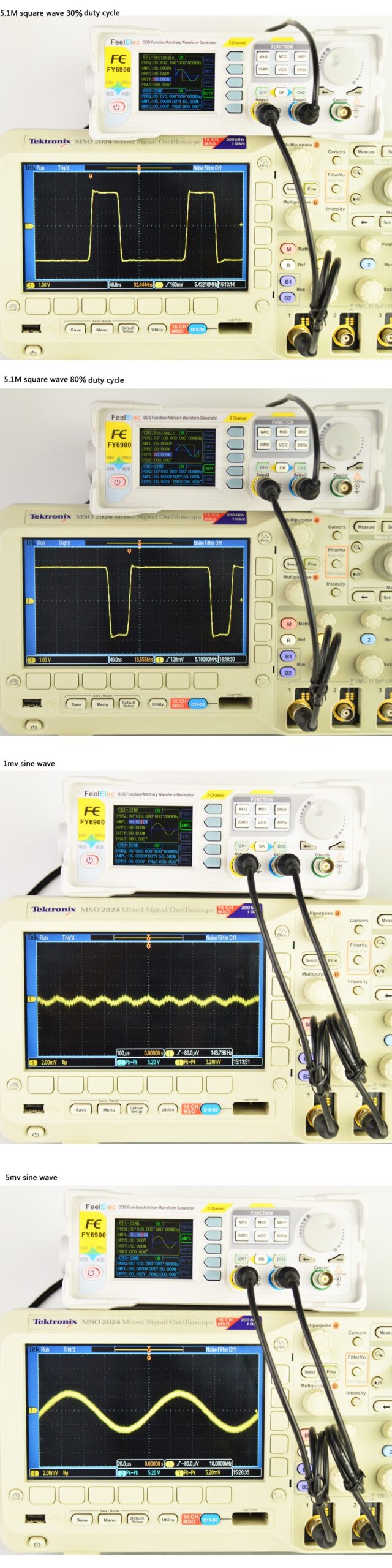

- Vrijeme porasta/pada pravokutnog signala: ≤7 ns pri Vpp <5 V; prekoračenje: ≤5 %; faktor ispune: 0,01 – 99,99 %, rezolucija 0,01 %; linearnost pile: >99 % pri 0,01 Hz – 10 kHz.
- Amplituda: pri frekvenciji ≤5 MHz, 1 mVpp – 24 Vpp; pri frekvenciji >20 MHz, 1 mVpp – 5 Vpp; rezolucija 1 mV. Stabilnost amplitude: ±0,5 % tijekom 5 sati; ravnost: ±2,5 % ispod 10 MHz i ±5 % iznad 10 MHz.
- Izlazna impedancija: 50 Ω ±10 %; istosmjerna razina: ±12 V do 20 MHz, ±2,5 V iznad 20 MHz; rezolucija: 1 mV; faza: 0 – 359,99°, rezolucija 0,01°.
- TTL: amplituda >3 Vpp, opterećenje >8 TTL, porast/pad ≤10 ns. CMOS: niska razina <0,3 V, visoka 1 – 12 V, porast/pad ≤18 ns.
- Mjerenje: ulaz 1 – 20 Vpp, raspon 0,01 Hz – 100 MHz, rezolucija 0,01 Hz pri vremenu vrata 100 s; vremena vrata 1 s, 10 s ili 100 s; brojač 0 – 4.294.967.295; AC/DC spajanje; period 5 ns – 20 s; širina impulsa 0 ns – 20 s, rezolucija 5 ns; faktor ispune 0 – 100 %.
- Pretraživanje: sinus, kvadrat, rampa i proizvoljni oblik (osim DC); linearno ili logaritamsko; prema gore, dolje ili povratno; trajanje 0,01 – 999,99 s.
- VCO ulaz: 0 – 5 V; VCO frekvencija 0 – 2000 Hz; upravljanje frekvencijom, amplitudom, istosmjernom razinom i faktorom ispune; vanjska analogna AM ili FM modulacija. Vrste modulacije: AM, FM, P.
