Opis
Precizno pozicioniranje pri glodanju

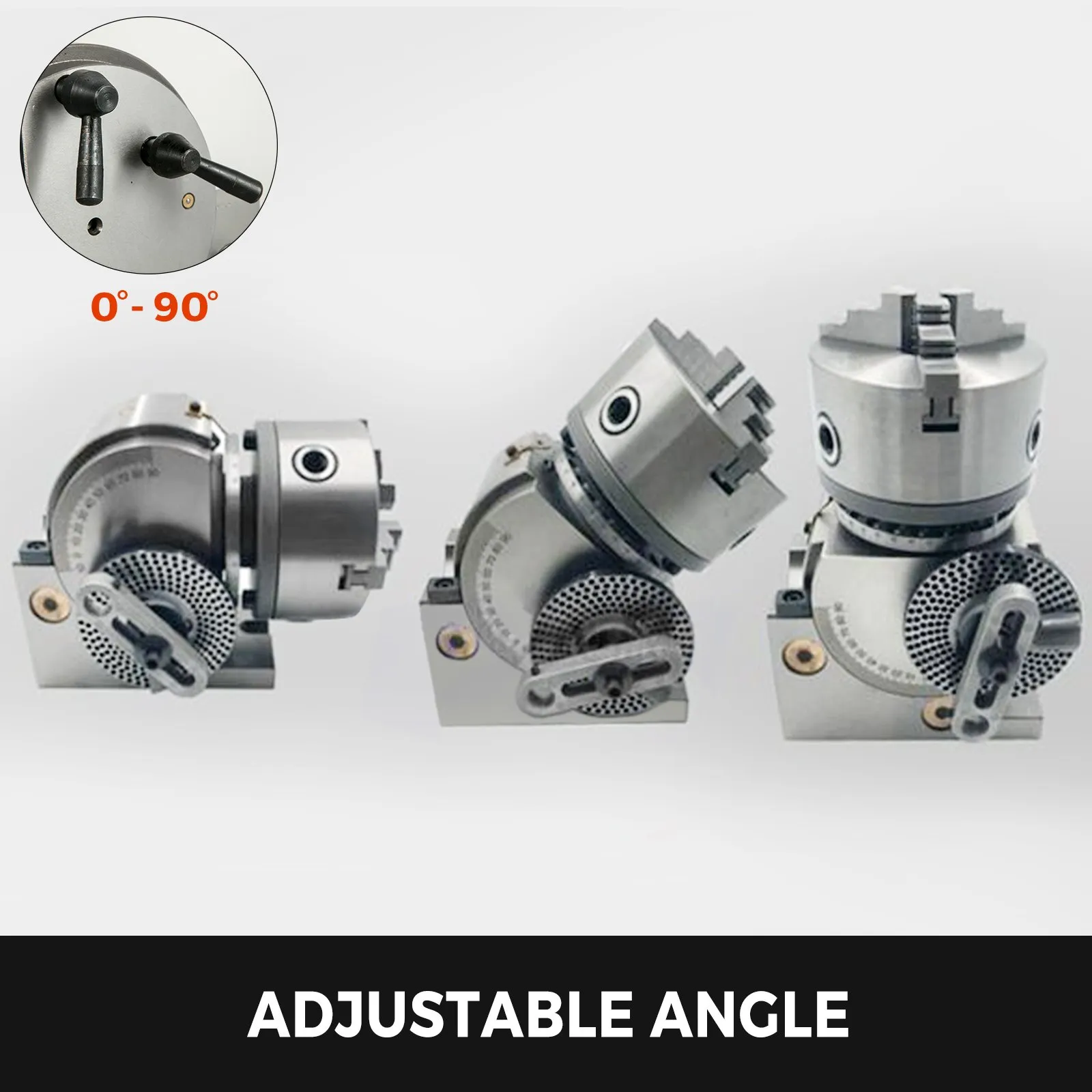

VEVOR dijelna glava promjera 100 mm pouzdan je dodatak za glodalice i radove koji zahtijevaju kontrolirano, ponovljivo zakretanje obratka. Namijenjena je izradi zupčanika, utora, višestranih oblika i drugih detalja kod kojih je važna točna podjela punog kruga. Poluuniverzalna izvedba omogućuje postavljanje glavčine vodoravno ili zakretanje do 90°, pa obradak možeš prilagoditi zahtjevima pojedinog zahvata bez nepotrebnog premještanja na stroju.

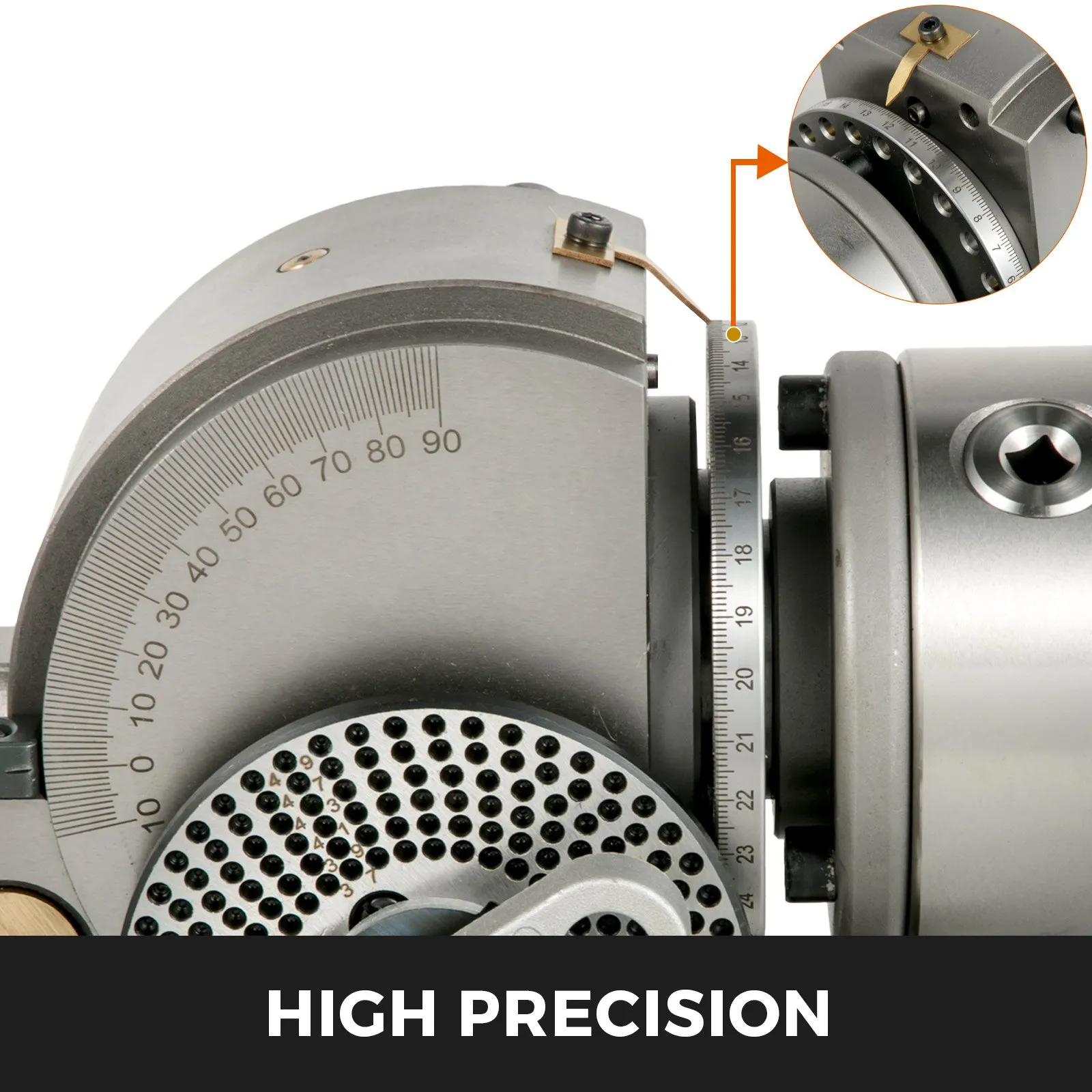

Jedan puni okret obuhvaća 360°, a jasno označena skala omogućuje očitavanje u koracima od 1°. Tako jednostavnije kontroliraš položaj obratka tijekom obrade te postižeš uredne i ujednačene rezultate pri serijskim ili pojedinačnim radovima.
Čvrsta izvedba za stabilan rad

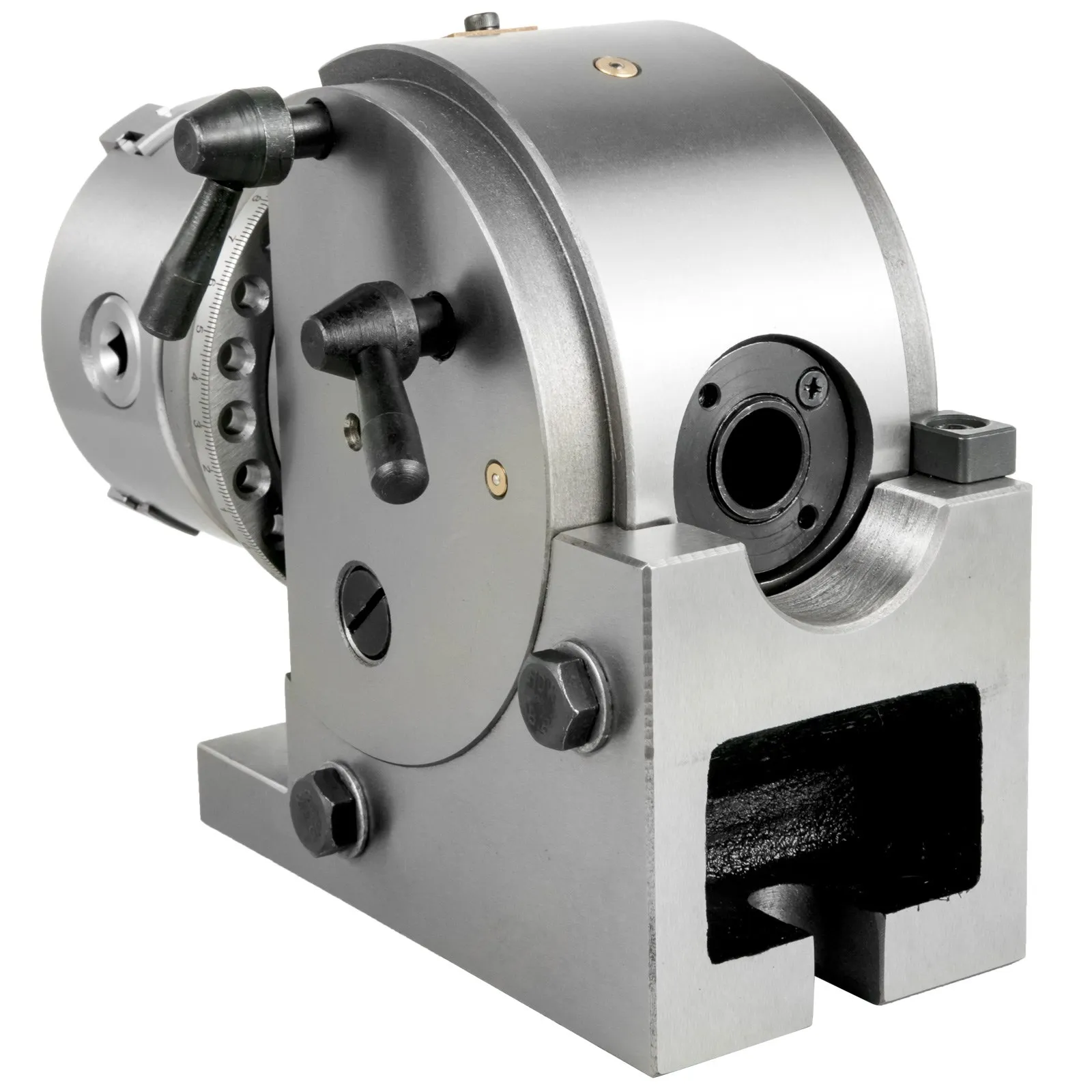

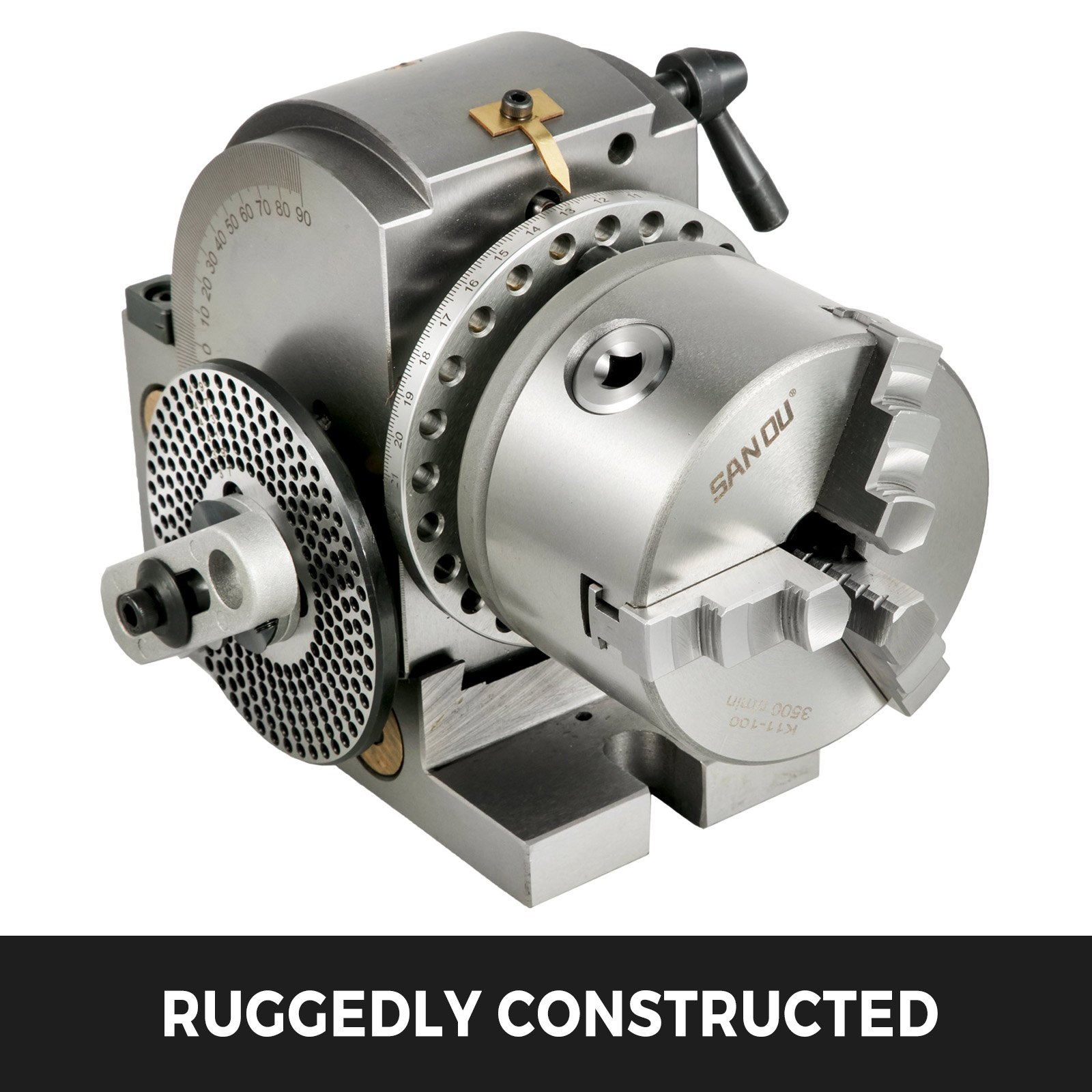

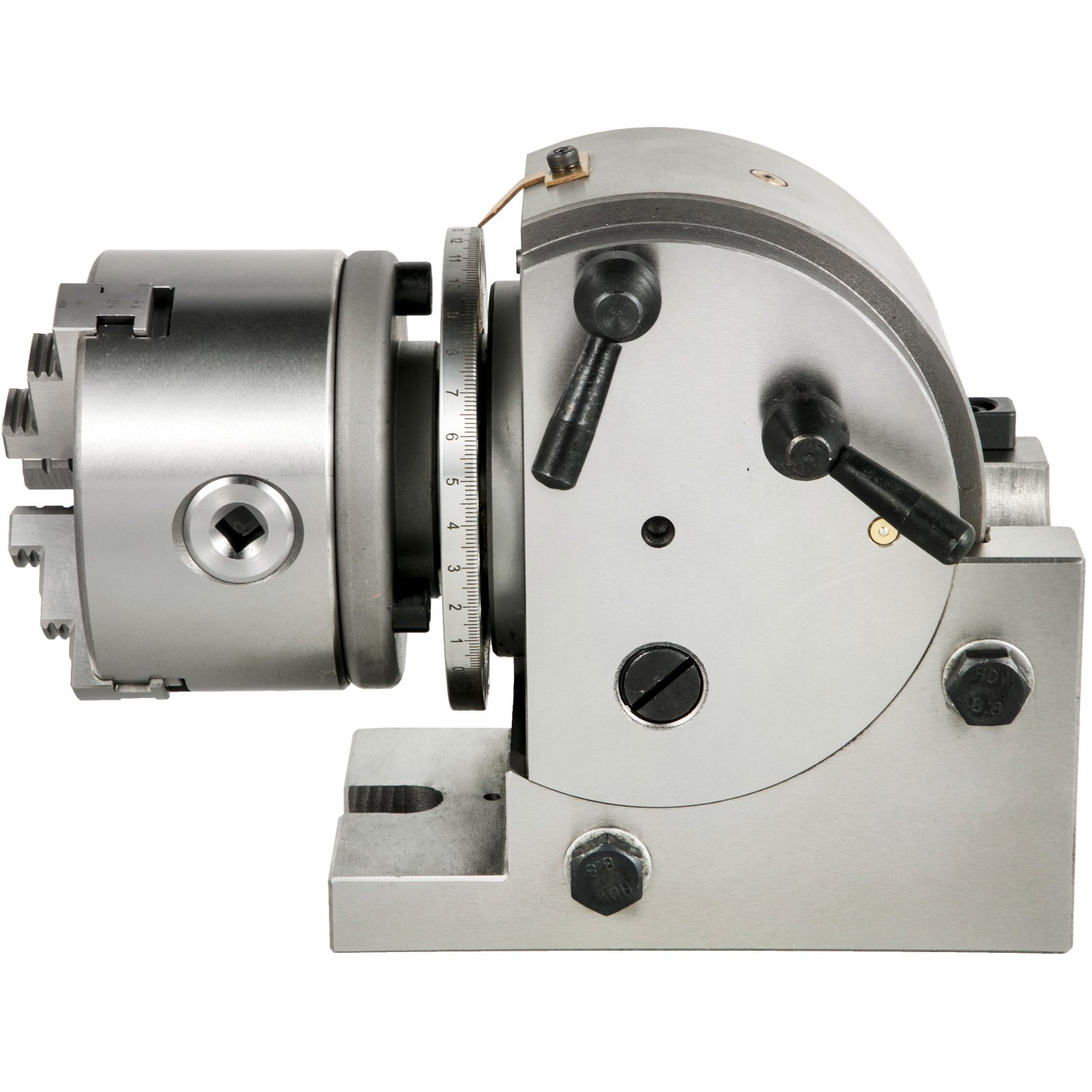

Kućište dijelne glave izrađeno je od lijevanog željeza HT200, materijala koji pridonosi krutosti i stabilnosti tijekom obrade metala. Robusna konstrukcija osmišljena je za mirno okretanje s malim zazorom, što je osobito važno kada radiš precizne utore, ozubljenja ili pravilno raspoređene rupe. Prijenosni omjer 1:40 omogućuje kontrolirano i postupno zakretanje obratka.

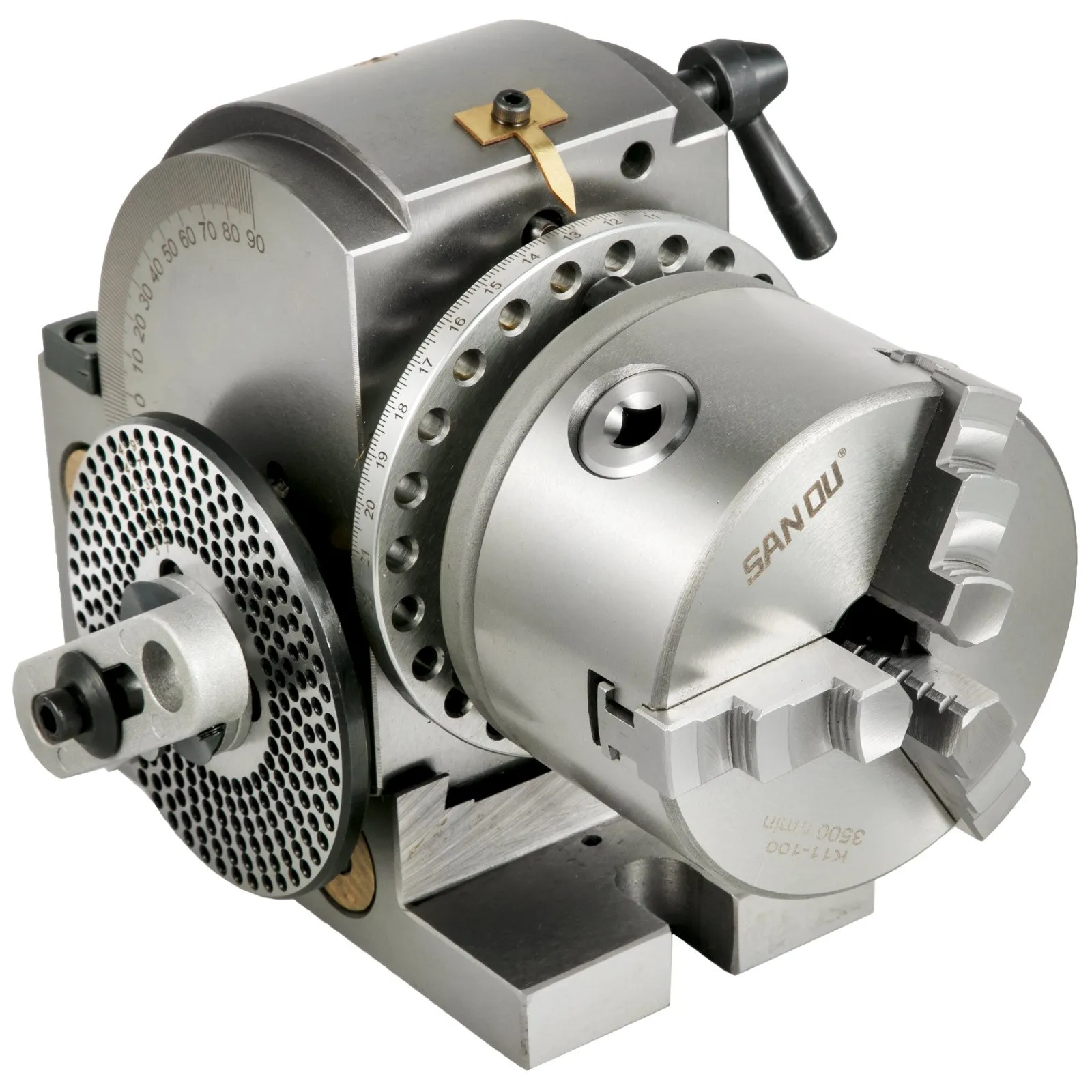

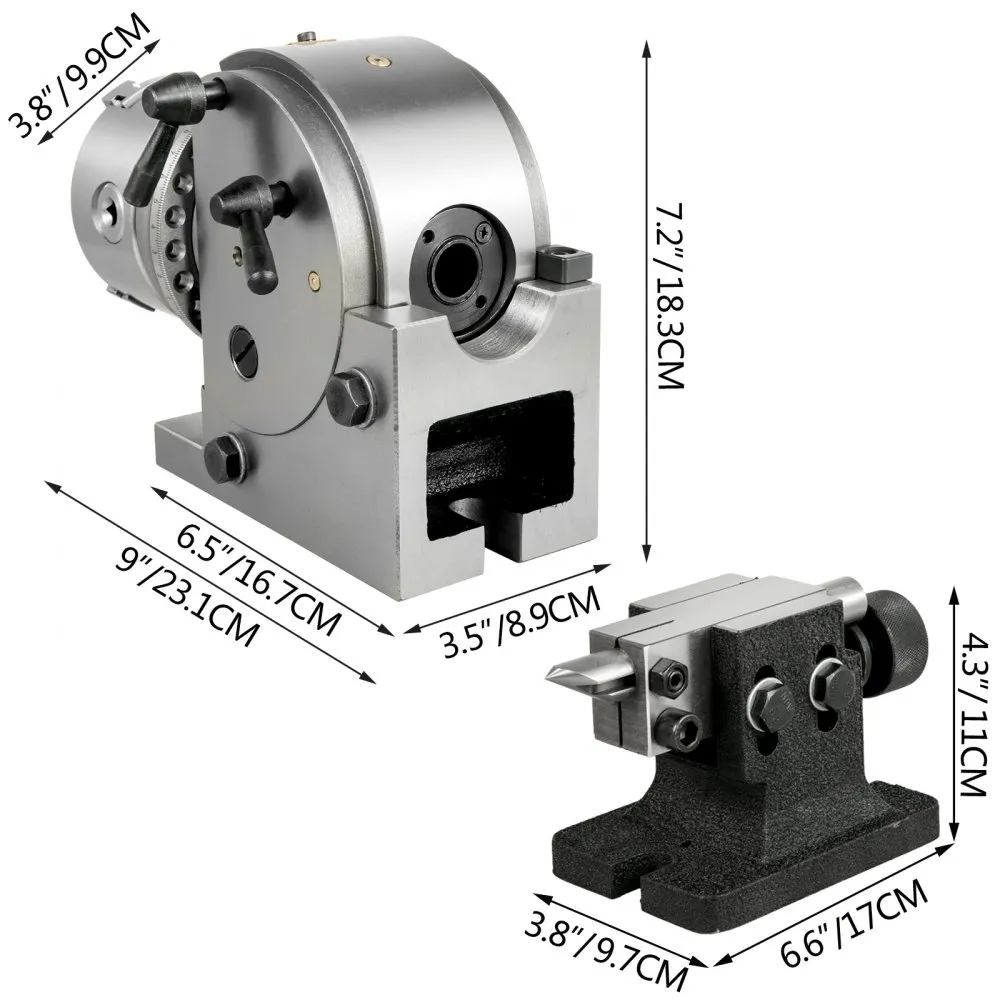

Ugrađena 3-čeljusna stezna glava promjera 100 mm pruža praktično prihvaćanje različitih obradaka, dok promjer provrta vretena od 18 mm dodatno proširuje mogućnosti stezanja. Visina centra iznosi 100 mm, što olakšava usklađivanje s odgovarajućom visinom stola glodalice i pribora. U kompletu se isporučuju i dodatne čeljusti za steznu glavu.
Izravna i neizravna podjela obratka
Za česte radove dostupne su rupe za brzu, izravnu podjelu na 2, 3, 4, 6, 8, 12 ili 24 jednaka dijela. To je praktično kada trebaš brzo rasporediti ponavljajuće elemente bez složenog namještanja. Laserski urezane oznake ostaju pregledne tijekom rada i pomažu pri sigurnijem očitavanju položaja.

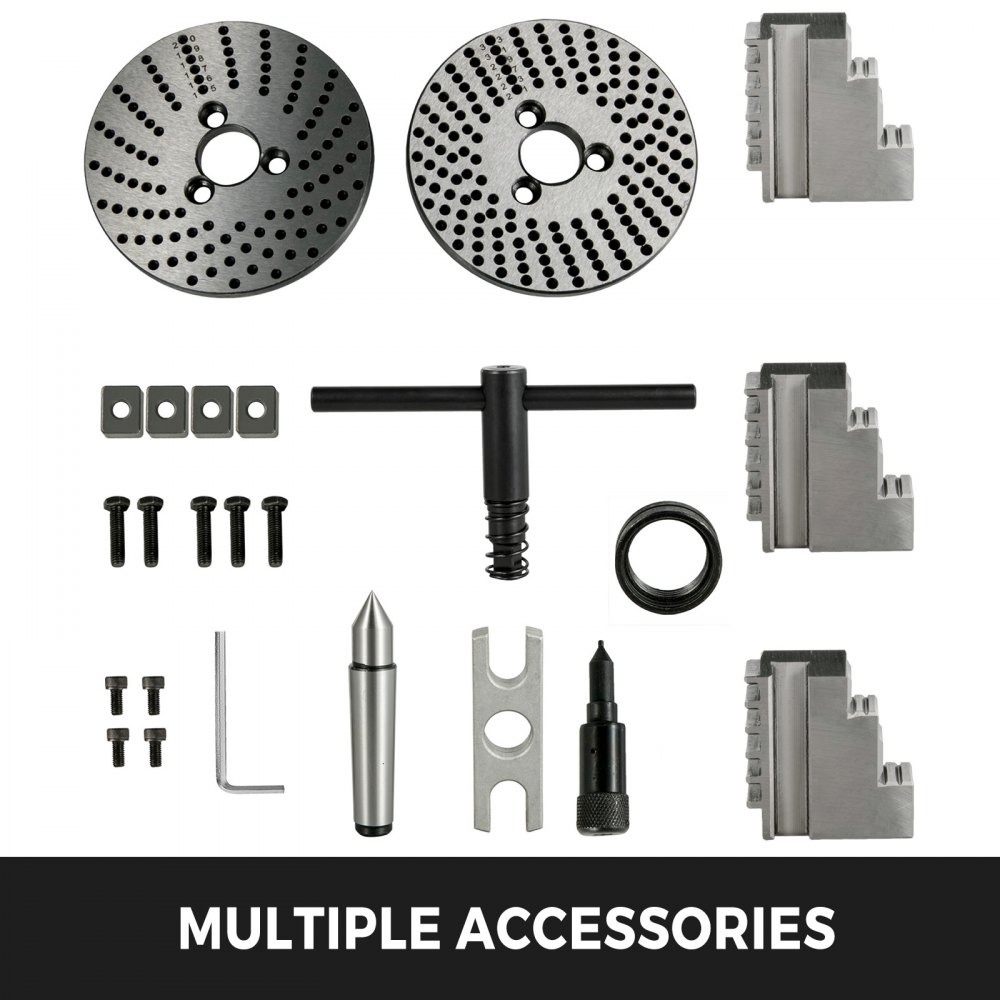

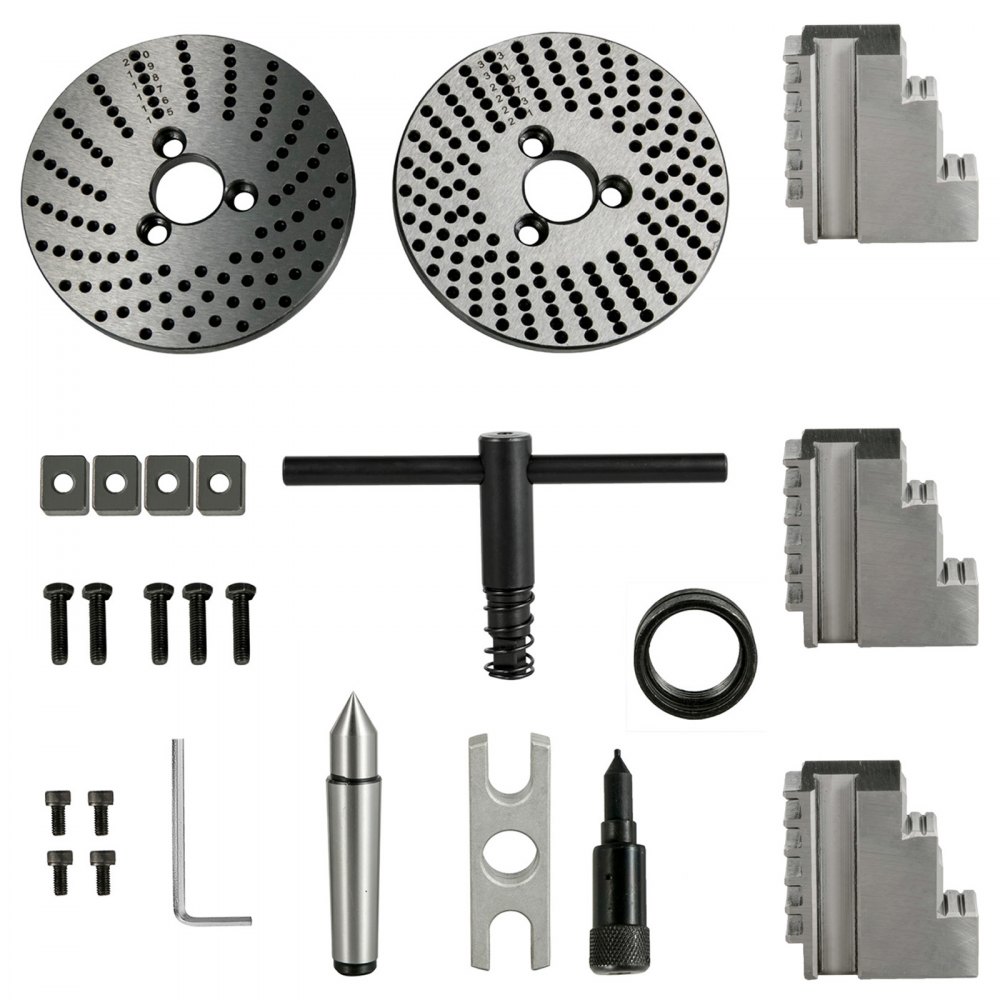

Komplet uključuje tri indeksne ploče za neizravnu podjelu. One omogućuju velik raspon podjela od 2 do 50 te od 51 do 380 dijelova, uz iznimku prostih brojeva i pojedinih drugih vrijednosti. Takva svestranost čini ovu dijelnu glavu korisnim izborom za radionice koje izrađuju različite strojne dijelove, prototipove i precizne metalne komponente.

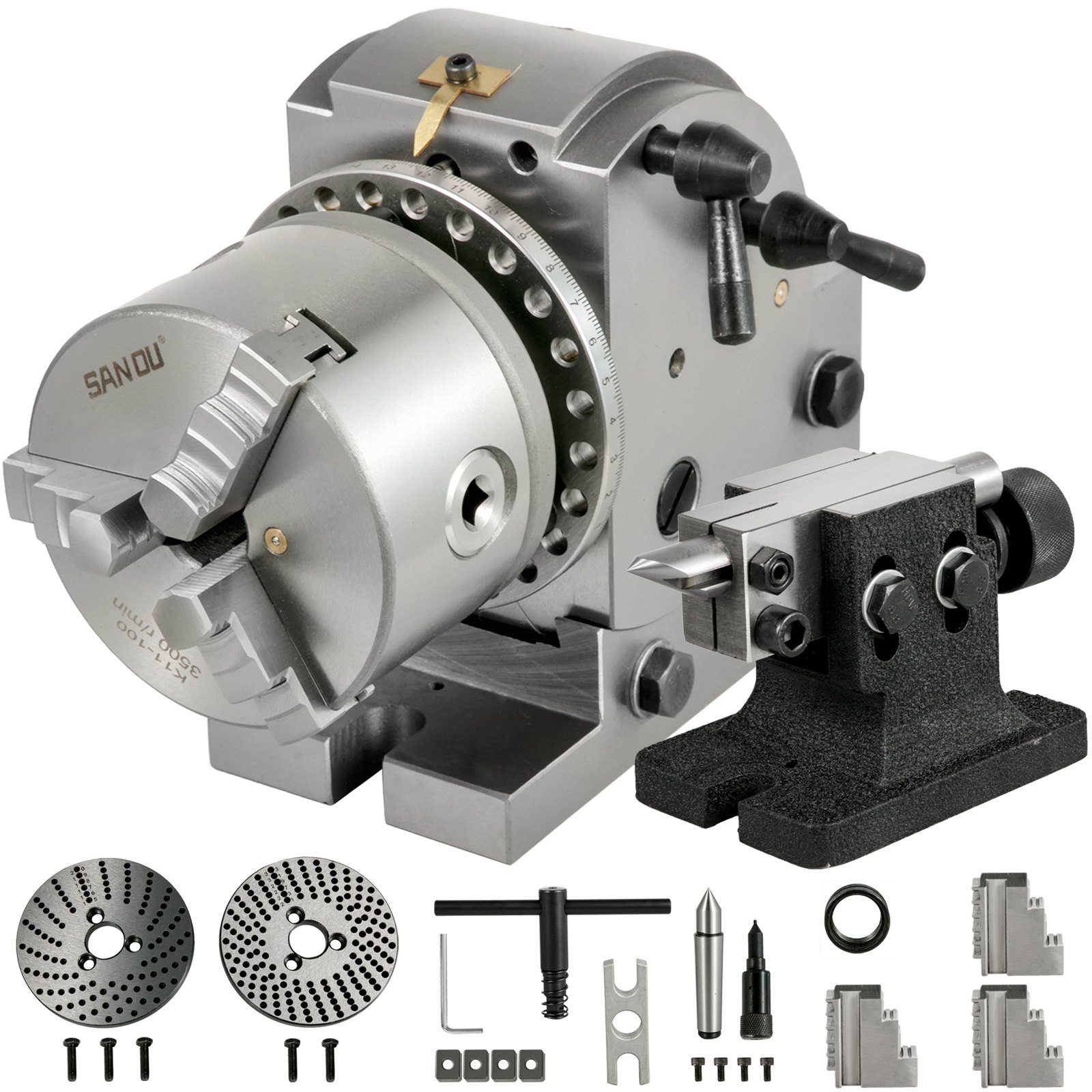

Potpun komplet s konjićem

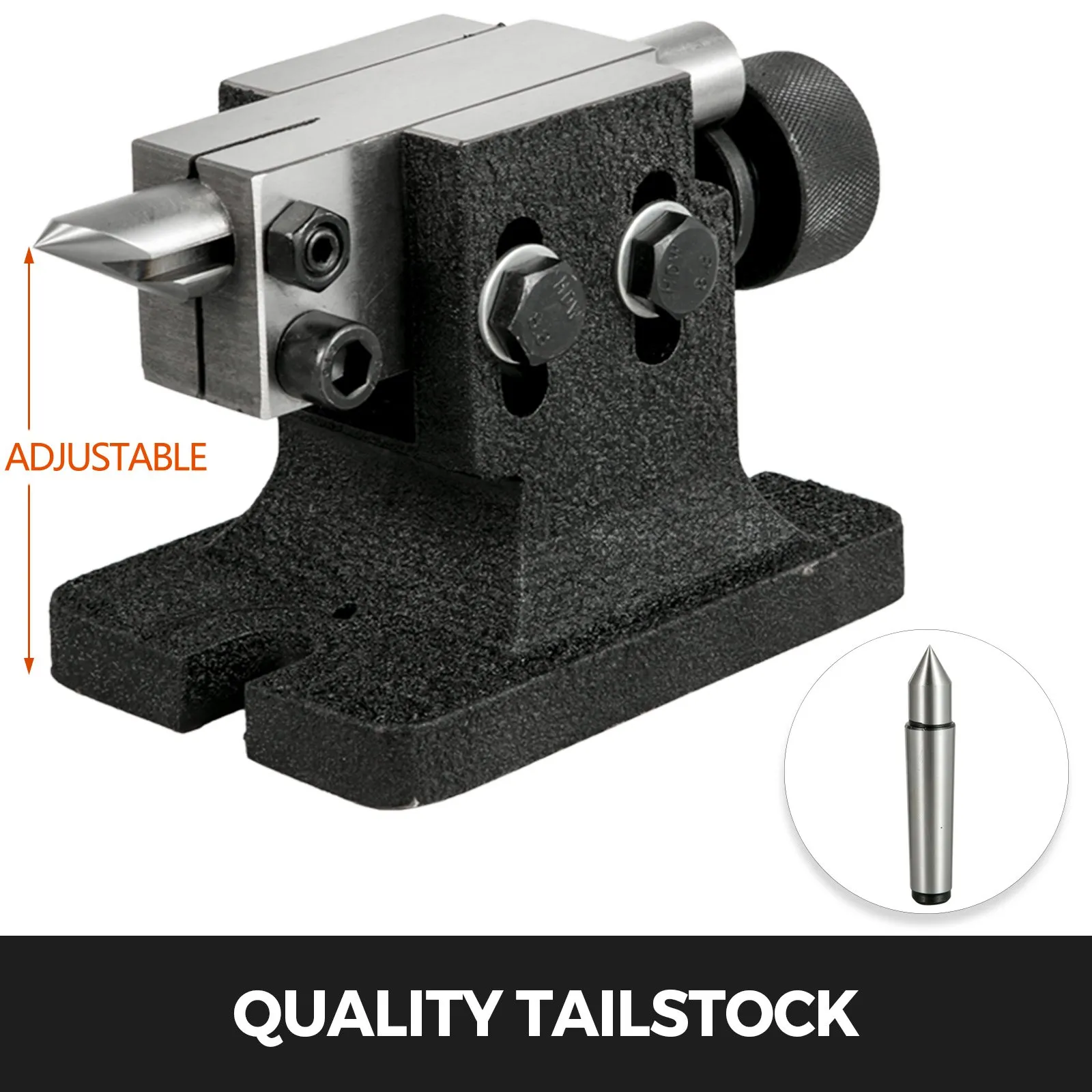

Uz dijelnu glavu dobivaš podesivi konjić s prihvatom MT2, namijenjen dodatnom oslanjanju duljih ili težih obradaka. Okretni centar s kugličnim ležajem pomaže da se obradak glatko okreće tijekom rada, dok je u kompletu uključen i nepokretni centar. Time dobivaš funkcionalnu osnovu za stabilnije prihvaćanje materijala između centara.
- Dijelna glava sa steznom glavom promjera 100 mm
- Mogućnost vodoravnog položaja i zakretanja do 90°
- Promjer provrta vretena: 18 mm
- Visina centra: 100 mm
- Prijenosni omjer: 1:40
- Tri indeksne ploče za neizravnu podjelu
- Podesivi konjić MT2, okretni i nepokretni centar
VEVOR dijelna glava 100 mm pruža praktičnu kombinaciju preciznog indeksiranja, čvrste konstrukcije i korisnog pribora za kvalitetnije radove na glodalici.
